Условные обозначения водопровода и канализации на чертежах: элементы, схема, разметка

Ознакомление с картой (оценка карты), уяснение масштаба, высоты сечения, года съемки и рекогносцировки, года издания, поправки направления, оцифровки координатной сетки

Оценка карты (ознакомление с картой), Выбрав необходимый для рабочей карты масштаб, командир приступает к всесторонней оценке выбранной карты. Оценка карты заключается в изучении каждого листа карты. При этом уточнятся масштаб и год съемки или рекогносцировки, год издания, система координатной сетки и поправка направления. Кроме того, изучаются чисто топографические характеристики листов карты: высота сечения, предельная крутизна оката, заложение и поправка направления.

Изучение выбранного масштаба карты имеет целью выработать у командира определенное чувство масштабности, которое необходимо в практической работе при нанесении обстановки на карту, так как боевая, обстановка, наносимая с помощью условных знаков на карту, должна соответствовать действительному расположении войск на местности. Изучая масштаб карты, командир мысленно откладывает отрезки величиной 0,5, 1, 2 см и т. д. Это помогает быстро и точно наносить на карту положение различных тактических элементов. Сказанное совсем не означает, что при нанесении того или иного тактического знака нужно до миллиметра измерять его величину, такие элементы наносятся на карту внемасштабными условными знаками.

Уяснив год съемки и год издания, командир определяет свое отношение к точности и полноте нанесенной на нее топографической основы. Карта более поздней съемки новейшего издания точнее и вернее представляет местность, на которой предстоит действовать подразделению. Однако часто приходится пользоваться картой относительно старого издания

В этом случае необходимо обращать внимание на данные, свидетельствующие о времени рекогносцировки (изменения) карты. Это означает, что карта в значительной степени дополнена более новыми данными по сравнению с теми, какие имелись в год ее издания

Масштаб и год издания карты необходимо уяснить и для записи на всех документах, разрабатываемых с помощью рабочей карты (донесениях, распоряжениях, приказах)

Масштаб и год издания карты необходимо уяснить и для записи на всех документах, разрабатываемых с помощью рабочей карты (донесениях, распоряжениях, приказах).

Оценка чисто топографических характеристик карты (сетки координат, высот сечения, крутизны скатов, заложения, поправки направления) необходима командиру для правильного движения подразделений по местности, целеуказания, ориентирования, решения огневых задач, определения условий наблюдения, проходимости местности в целях осуществления маневра силами и средствами в бою.

Трубопроводы и специальная арматура

Для всех типов трубопроводов, кроме раздельной противопожарной системы, применяются трубы и фурнитура к ним из различных видов пластика. Внутренние трубопроводы могут быть изготовлены из бронзы, латуни, меди, а также стали с антикоррозийным слоем. Для производств с ориентированием в область сельского хозяйства можно применять асбестоцементный тип. Монтаж деталей из пластика желательно производить скрытым способом. К сантехнике разрешается подводить трубы открыто. Для трубопроводов, которые эксплуатируют в хозяйственных целях, монтируют трубные изделия из одобренных министерством материалов с учётом всех необходимых норм.

Внутреннюю систему водопровода можно монтировать из медных труб

Требования к трубам и их комплектующим:

В соответствии с СНиП, водопроводы, изготовленные из материалов, которые подвержены возгоранию, стоит защитить от непредвиденных пожаров (пункт 10.2).

Арматуру различных типов для питьевых водопроводных магистралей необходимо устанавливать, учитывая все необходимые правила и технику безопасности. Показатель давления, при котором она действует, должен быть не выше 0,6 МПа. Детали, которые входят в состав противопожарных систем, может иметь разные показатели давления. Это зависит от технологических требований для конкретного случая.

Водоразборная арматура выполняет регулирующую роль в трубопроводах разных типов. Она «следит» за тем, чтобы поток воды поступал по трубе в нужном направлении.

Запорная арматура должна находиться на каждом вводе, а также:

• на кольцевой разводящей сети хозяйственных и технических водопроводных магистралей,
• на пожарных стояках с числом кранов 5 и более, на разветвлениях, поставляющих воду в 5 и более точек,
• на подводках к сливным бачкам, на разветвлениях в каждую квартиру,
• перед приборами специализированного назначения.

Регуляторы расхода воды устанавливаются на арматуру, выполняющую водоразборную функцию. Расход воды не должен быть выше, чем указано в инструкциях.

Также для водопроводных систем предусмотрены регуляторы давления.

К арматуре, помимо этого, относятся:

• смесители;
• уплотнительные прокладки;
• диафрагмы дросселирующие;
• различные регуляторы.

Все эти типы устройств устанавливаются согласно техническим нормам.

Квартирный водопровод обязательно включает такой тип арматуры, как смеситель

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ И ИЗОБРАЖЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ

• 5.1. Основные условные графические обозначения и изображения проектируемых зданий и сооружений выполняют в соответствии с таблицей 2.
• 5.2. Условные графические изображения многосекционных жилых зданий на чертежах в масштабе 1:500 и 1:1000 выполняют, разбивая их на секции и указывая входы.
• 5.3. Внутреннюю сторону линии контура условного графического изображения здания и сооружения совмещают с координационными осями.

Таблица 2

Наименование	Обозначение и изображение
1. Здание (сооружение) а) наземное
б) подземное
в) нависающая часть здания
2. Навес
3. Проезд, проход в уровне первого этажа здания (сооружения)
4. Переход (галерея)
5. Вышка, мачта
6. Эстакада крановая
7. Высокая платформа (рампа) при здании (сооружении)
8. Платформа (с пандусом и лестницей)
9. Стенка подпорная
10. Контрбанкет, контрфорс
11. Берегоукрепление, оврагоукрепление Примечание: Вместо многоточия проставляют наименование материала укрепления
12. Откос: а) насыпь
б) выемка Примечания: 1. Штриховку откоса при значительной протяженности показывают участками. 2. Вместо многоточия проставляютнаименование материала укрепления и крутизну откоса
13. Ограждение территории с воротами
14. Площадка, дорожка, тротуар: а) без покрытия
б) с булыжным покрытием
в) с плиточным покрытием
г) с оборудованием Примечания: 1. В случае применения других материалов покрытия используют графическое изображение 14а, дополняя его полным или сокращенным наименованием материала (согласно 3.1), которое указывают на полке линии-выноски. 2. В условном изображении 14г для примера показан однобалочный мостовой край на площадке без покрытия.

5.4. При выполнении упрощенных изображений зданий и сооружений, приведенных в 1в, 2, 4 таблицы 2, наличие опор в проектном положении указывают знаком “+”. При этом количество опор, ворот и дверей должно соответствовать фактическим данным.

Смешанный лес обозначение. Смешанный лес

Все местные предметы на топографических картах изображаются специальными условными топографическими знаками. Эти знаки похожи на сами местные предметы. Так, лес на топографических картах изображается зеленым цветом; дома и другие строения – прямоугольниками; реки, ручьи, озера – голубым цветом.

Топографические знаки, размеры которых соответствуют масштабу карты, называют масштабными Но не всегда каждый местный предмет на карте можно изобразить точно по форме, цвету и размеру. Например, шоссейная дорога шириной 20 м на карте масштаба 1:200 000 должна быть обозначена линией толщиной 0,1 мм. Еще более мелкие — узенькие ручейки, тропинки или родничок вообще было бы невозможно разглядеть на карте

Поэтому такие мелкие или узкие предметы на карте, но имеющие стратегическую важность, обозначают особыми топографическими знаками, которые называют внемасштабными. То есть реальный размер этих предметов не соответствует масштабу карты

В зависимости от типа и формы объекта все топографические знаки делят на четыре вида:

В зависимости от типа и формы объекта все топографические знаки делят на четыре вида:

1) линейные изображают те местные предметы, которые имеют форму линии (дороги, линии электропередачи, ручьи, реки и т.п.); 2) площадные изображают предметы, имеющие площадь, такой знак состоит из двух элементов: контура и знака, заполняющего контур (лес, болото, луг, населенные пункты в зависимости от масштабов карты); 3) фигурные изображают отдельно стоящие объекты, имеющие важное значение (мост, колодец, паром, отдельные строения и т.п.); 4) пояснительные дают характеристику конкретного объекта, располагаются с другими топографическими знаками. Например, надпись «сосн.» рядом с топографическим знаком хвойного леса означает, что данный хвойный лес сосновый; возле топографического знака моста могут быть написаны пояснительные знаки, несущие информацию о его ширине, длине, грузоподъемности

Почти все линейные и фигурные знаки являются внемасштабными, а площадные, как правило, точно соответствуют истинным размерам местных предметов

Почти все линейные и фигурные знаки являются внемасштабными, а площадные, как правило, точно соответствуют истинным размерам местных предметов.

Для того чтобы было легче запоминать топографические знаки и ориентироваться в них, их объединяют в группы по типу местных предметов:

• дороги и дорожные сооружения;
• населенные пункты, отдельные строения;
• гидрография (те. вода на земле);
• растительность;
• рельеф;
• пояснительные и специальные туристские знаки.

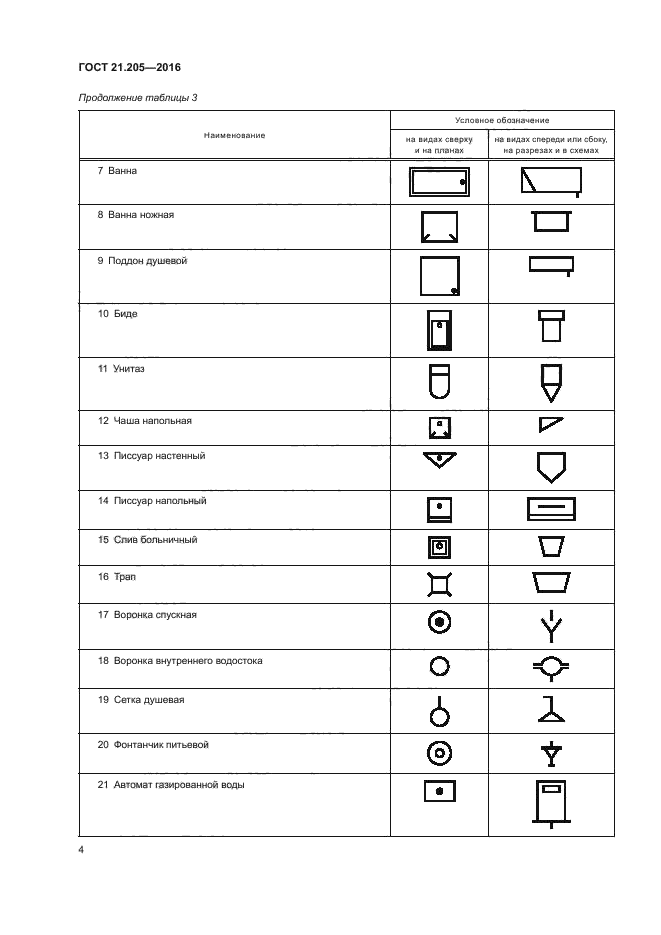

Условные обозначения на чертеже

При проектировании системы горячего и холодного водоснабжения и канализации принято использовать специальные обозначения. Они могут быть разными, однако ГОСТ регламентирует все стандарты, поэтому менять их на свое усмотрение нельзя. В схеме должны содержаться исключительно те знаки, которые используются всеми специалистами в данной области.

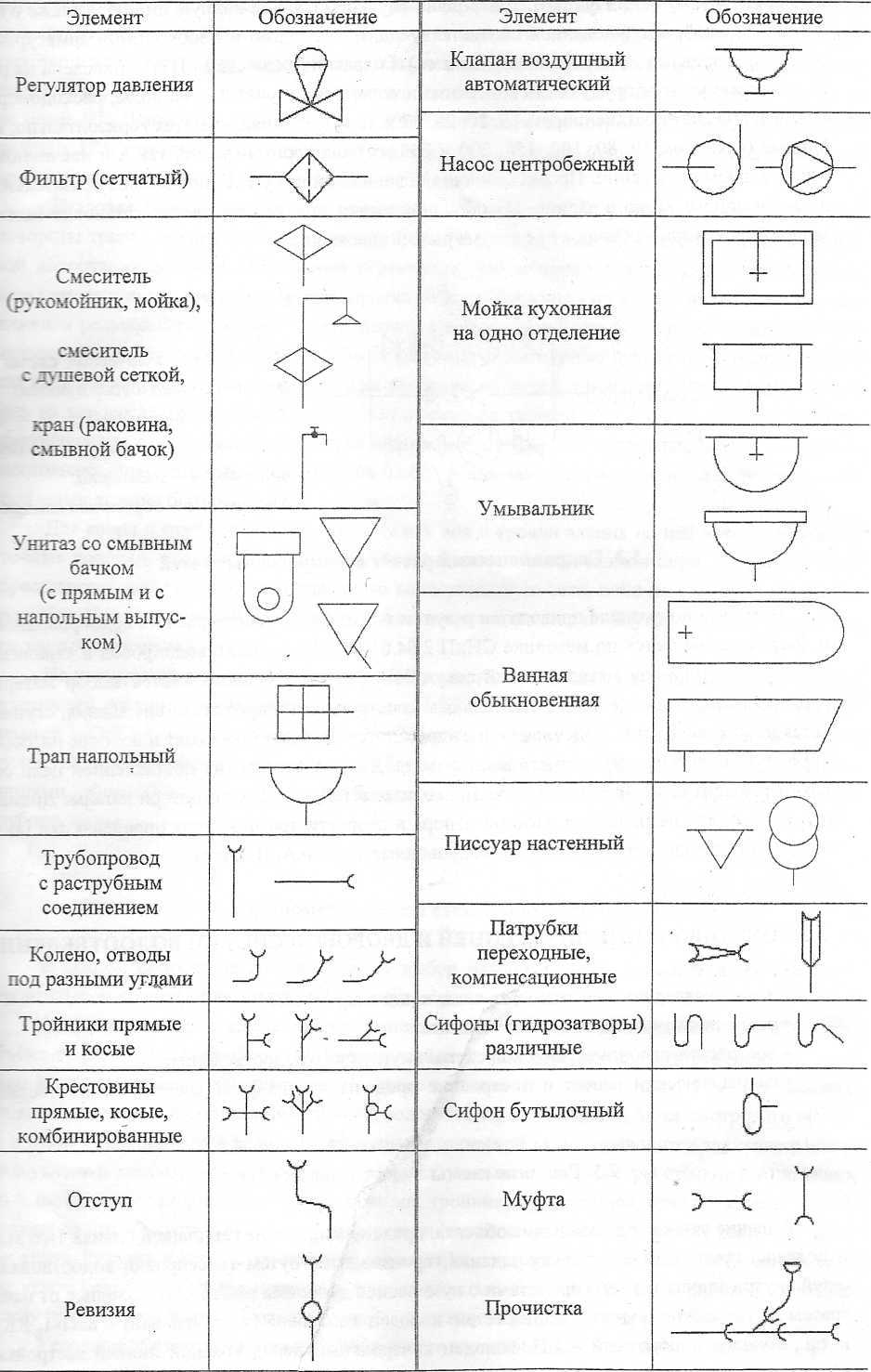

Для обозначения системы водопровода и канализации могут быть использованы специальные символы и буквенно-цифровые элементы. Кроме того, в чертеже всегда применяют линии. Используются условные знаки без каких-либо дополнительных объяснений. Исключением являются только те элементы, которые регламентируются отраслевыми стандартами. В данном случае рекомендуется указывать ссылку на них.

Всего для создания схемы водоснабжения и канализации применяют более 70 элементов. Не все они встречаются часто, но некоторые обязательно присутствуют при составлении стандартного чертежа.

На схеме часто можно встретить прямые и пунктирные линии и пунктир с точкой. Это линия сточных вод, ливневой и смешанной канализации. На схемах встречаются элементы с линиями разной длины, которые дополнены всевозможными элементами, такими как прямоугольники, круги, треугольники и просто перпендикулярно проведенные отрезки. Они имеют различные значения и указывают на наличие стока, на завершение отрезка трубы, присутствие заслонки и т.д. Круговая отметка с той или иной буквой говорит о наличии на данном участке бензоуловителя, жироуловителя, топливной заслонки, грязеуловителя и т.д. По букве в центре круга легко понять, о чем идет речь. Если же на схеме обозначен просто круг без указания буквы, значит, тут чертежом предусмотрен отстойник.

Специальные обозначения предусмотрены и для того, чтобы нанести на чертеж сантехнику. ГОСТ предусматривает обозначения на схеме и душевой кабинки с гибким шлангом для воды, и раковины со смесителями, и ванны, и унитазов с различными типами смывания. Для каждого случая предусмотрен свой элемент. Они отображаются в виде условных рисунков, по которым легко определить, о каком типе сантехники идет речь в чертеже.

Особенности применяемых обозначений

Для грамотного размещения в здании системы канализации стоит, в
первую очередь, учесть все возможные нюансы на предварительном чертеже

Стоит
помнить, что для каждого типа помещения должен использоваться разный проект.
Кроме того, проектировщик обязан принимать во внимание иные факторы, среди
которых:

• особенности здания;
• место географического размещения;
• количество жилых и нежилых комнат;
• количество выводов для подключения стоков.

Ещё на этапе проектирования возникает большое количество
нюансов. Именно для их учёта и потребуется схема, которая включает обозначение канализации,
и по которой будут выполняться последующие монтажные работы.

В процессе оформления проекта должны использоваться общепринятые
условные обозначения на
чертежах водоснабжения и канализации. Такие символы легко понять
мастеру, который действительно разбирается в своей работе.

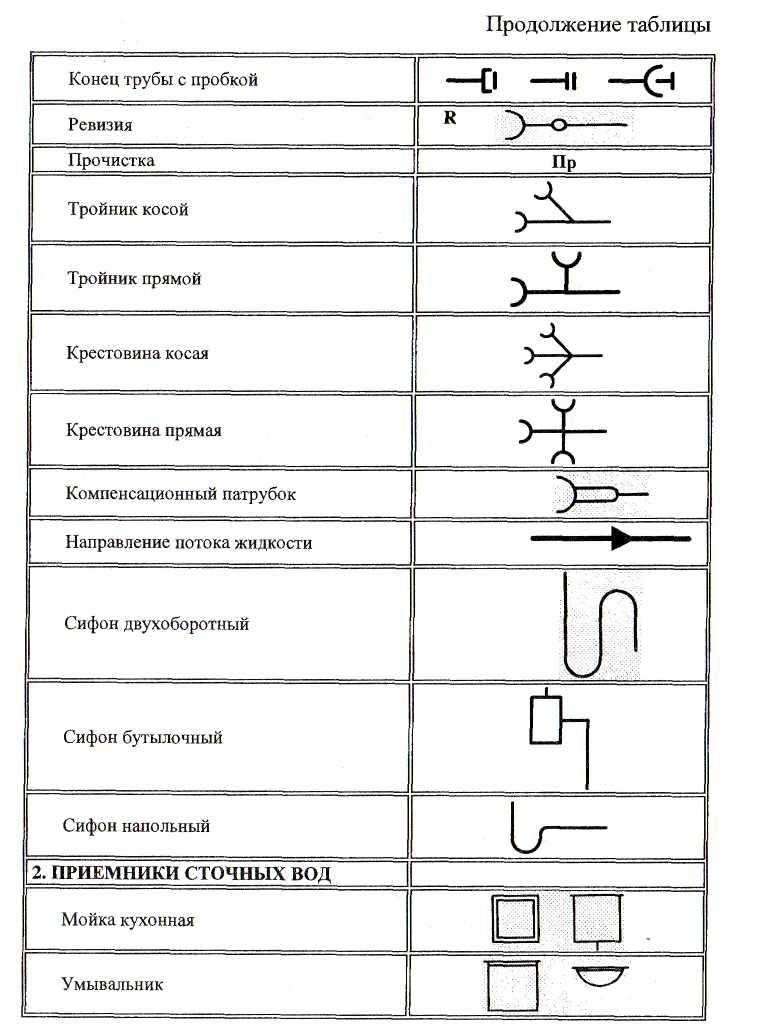

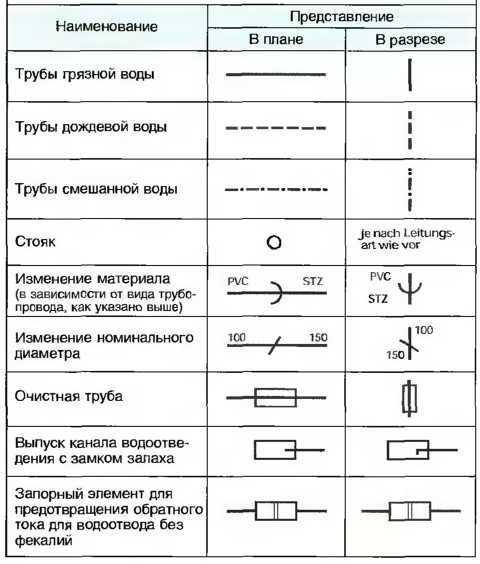

Обозначение канализации на чертежах, которое применяется во время оформления проекта, регламентируется соответствующими ГОСТами и правилами СНиП. ГОСТ 21.205-93 СПДС. Условные обозначения элементов санитарно-технических систем. Использовать любые иные виды изображений принято считать недопустимым.

Масштаб топографической съемки

Масштабом называется отношение линейных размеров. Это слово пришло к нам из немецкого языка, и переводится как «мерная палка».

Что такое масштаб топографической съемки

В геодезии и картографии термин масштаб понимается как отношение настоящей величины какого-либо объекта к величине изображения его на карте или плане. Значение масштаба записывают как дробь, имеющую в числителе единицу, а в знаменателе – число, указывающее, во сколько раз было произведено уменьшение. С помощью масштаба можно определить, какому отрезку на карте будет соответствовать расстояние, измеренное на местности. Например, перемещение по карте, масштабом 1:1000, на один сантиметр будет равнозначно десяти метрам, пройденным на местности. И наоборот, каждые десять метров местности – это сантиметр карты или плана. Чем крупнее масштаб, тем подробнее карта, тем полнее она отображает объекты местности, на нее нанесенные. Масштаб – одно из ключевых понятий топографической съемки. Многообразие масштабов объясняется тем, что каждый тип ее, ориентированный на решение конкретных задач, позволяет получать планы определенной крупности и генерализации. Например, крупномасштабная наземная съемка способна обеспечить детальное отображение рельефа и объектов, находящихся на местности. Ее делают при производстве землеустроительных работ, а также при инженерно-геодезических изысканиях. Но она не сможет показать объекты на такой же большой площади, как мелкомасштабная аэросъемка. Выбор масштаба, в первую очередь, зависит от степени детализации карты или плана, требующейся в каждом конкретном случае. Чем крупнее используемый масштаб, тем выше требования, предъявляемые к точности производимых измерений. И тем большим опытом должны обладать исполнители и специализированные предприятия, выполняющие эту съемку.

Виды масштаба

Существует 3 вида масштаба:

• Именованный;
• Графический;
• Численный.

Масштаб топографической съемки 1:1000 применяется при проектировании малоэтажного строительства, при инженерных изысканиях. Его же используют для составления рабочих чертежей различных объектов промышленности.

Более мелкий масштаб 1:2000 подходит, например, для деталировки отдельных участков населенных пунктов – городов, поселков, сельской местности. Используется он и для проектов достаточно крупных промышленный сооружений.

В масштабе 1:5000 составляют кадастровые планы, генпланы городов. Он незаменим при проектировании железных дорог и автомагистралей, прокладке коммуникационных сетей. Его берут в качестве основы при составлении мелкомасштабных топографических планов. Масштабы более мелкие, начиная с 1:10000, применяются для планов самых крупных населенных пунктов – городов и поселков.

Но наибольшим спросом пользуется топографическая съемка в масштабе 1:500. Спектр ее использования достаточно широк: от генерального плана участка строительства, до наземных и подземных инженерных коммуникаций. Более крупномасштабная работа требуется лишь в ландшафтном проектировании, где соотношения 1:50, 1:100 и 1:200 необходимы для детального описания местности – отдельно стоящих деревьев, кустарников и других подобных объектов. Для топографической съемки в масштабе 1:500 средние погрешности контуров и объектов не должны превышать 0,7 миллиметра, каким бы не был сложным характер местности и рельеф. Эти требования определяются особенностями области применения, в которую входят:

• планы инженерных коммуникаций;
• составление очень подробных планов сооружений промышленного и хозяйственного назначения;
• благоустройство прилегающей к зданиям территории;
• разбивка садов и парков;
• озеленение небольших участков.

На таких планах изображается не только рельеф и растительность, но и водные объекты, геологические скважины, ориентирные точки и другие подобные строения. Одной из основных особенностей этой крупномасштабной топографической съемки является нанесение коммуникаций, которые обязательно согласовываются с эксплуатирующими их службами.

1:500

Какие еще правила должны соблюдаться при составлении схем

Изображать двери на условных чертежах, как, к примеру, и окна, полагается в виде стенных проемов. При этом такие элементы на схемах не заштриховывают, а наносят в виде перпендикулярных линий (створки). Помимо всего прочего, при изображении на чертежах дверей соблюдают следующие правила:

• основные линии задают толщиной 0.8 мм;
• надписи над обозначениями вычерчивают шрифтом №7;
• для пояснения к условным обозначениям применяют шрифт №5.

Определить характеристики двери – сторону открывания полотна, наличие порожка, тип конструкции – можно, помимо всего прочего, и по ее маркировке. Такая информация, согласно действующим нормативам, должна присутствовать на межкомнатных и входных конструкциях в обязательном порядке. Также она может проставляться и на проектных чертежах рядом со значком двери.

Документ «Правила начертания условных знаков для масштабов 1:500, 1:1000, 1:2000, 1:5000»

Акт действителен с 1986 г. и актуален по всем регионам страны.

В нём содержатся:

• таблицы с условленными обозначениями. В них отмечается, как правильно наносить знаки, в зависимости от масштаба;
• пояснения. Все знаки имеют свои номера. Рядом с ними, квадратными скобками выделены объяснения. Они показывают особенности отдельного знака, размеры, объёмы, габариты подземных, надземных коммуникаций, кабельных линий, дорог, строений;
• список сокращений;
• указатель обозначений по алфавиту.

Каждая из приведённых таблиц содержит условленные знаки по таким категориям:

1. Расположение геодезических точек (на скалах, курганах, буграх, сооружениях, в стенах зданий, на углах).
2. Строения и их конструктивные детали (жилые, нежилые, разрушенные, строящиеся, одноэтажные, многоэтажные, церкви, мечети, вышки, колонны, метро, переходы, балконы, крыльцо, террасы, навесы).
3. Места государственного значения (заводы, котельные, фабрики, подстанции, шахты, колодцы, вышки).
4. Железная, автомобильная, грунтовая дороги, тропинки (фуникулёры, тоннели, стрелки, шлагбаумы, светофоры, дорожные указатели, остановки).
5. Водные источники, мосты, переправы (пляжи, моря, озёра, речки, каналы, рифы).
6. Рельеф (курганы, горы, холмы, впадины, вулканы).
7. Растительность (леса, рощи, заросли, кусты).
8. Грунты (пески, камни, болота, солончаки).
9. Ограждения (заборы, калитки, границы участка).
10. Виды чертёжных шрифтов.

1.6. Условные обозначения на геологических разрезах

В специальных таблицах приводятся те обозначения, которые должны применяться для изображения, как самих трубопроводов, так и используемой в них арматуры на аксонометрических схемах, развертках, разрезах и планах инженерных и санитарно-технических систем зданий.

Согласно для вычерчивания условных графических элементов трубопроводных систем используют сплошную основную линию, а те части, которые являются невидимыми (в каналах, подземные) – штриховую линию такой же толщины. Для изображения технологического оборудования и строительных конструкций применяют тонкую сплошную линию.

Если необходимо вычертить размеры условных знаков трубопроводной арматуры (задвижек, вентилей и т.п.), то их размеры принимаются равными диаметра трубы.

Элементы сетей и санитарно-технических систем снабжаются специальными марками (буквенно-цифровыми обозначениями).

В таблице расположенной ниже приведены условные графические элементы трубопроводов .

Элементы трубопроводов
Обозначение	Наименование
	Трубопровод линии всасывания, напора, слива
	Трубопровод линии управления, дренажа, выпуска воздуха, отвода конденсата
	Соединение трубопроводов
	Пересечение трубопроводов без соединения
	Место присоединения для отбора энергии или измерительного прибора(закрыто)
	Место присоединения для отбора энергии или измерительного прибора (соединенное)
	Трубопровод с вертикальным стояком
	Трубопровод гибкий, шланг
	Изолированный участок трубопровода
	Трубопровод в трубе (футляре)
	Трубопровод в сальнике
	Соединение трубопроводов разъемное
	Фланцевое соединение
	Штуцерное резьбовое соединение
	Муфтовое резьбовое соединение
	Муфтовое эластичное соединение
	Поворотное соединение однолинейное
	Поворотное соединение трехлинейное
	Конец трубопровода под разъемное соединение
	Фланцевое окончание
	Штуцерное резьбовое окончание
	Муфтовое резьбовое окончание
	Муфтовое эластичное
	Конец трубопровода с заглушкой (пробкой)
	Фланцевый конец трубы с заглушкой
	Резьбовой конец трубы с заглушкой
	Тройник
	Крестовина
	Отвод (колено)
	Разветвитель, коллектор, гребенка
	Сифон (гидрозатвор)
	Переход, патрубок переходный
	Переход фланцевый
	Переход штуцерный
	Быстроразъемное соединение без запорного элемента (соединенное или разъединенное)
	Быстроразъемное соединение с запорным элементом (соединенное и разъединенное)
	Компенсатор
	Компенсатор -образный
	Компенсатор лирообразный
	Компенсатор линзовый
	Компенсатор волнистый
	Компенсатор -образный
	Сильфонный компенсатор
	Кольцеобразный компенсатор
	Телескопический компенсатор
	Вставка амортизационная
	Вставка звукоизолирующая
	Вставка электроизолирующая
	Место сопротивления с расходом зависящим от вязкости рабочей среды
	Место сопротивления с расходом не зависящим от вязкости рабочей среды (шайба дроссельная, сужающее устройство расходомерное, диафрагма)
	Опора трубопровода неподвижная
	Опора подвижная (общее обозначение)
	Опора шариковая
	Опора направляющая
	Скользящая опора
	Катковая опора
	Упругая опора
	Подвеска неподвижная
	Подвеска направляющая
	Подвеска упругая
	Гаситель гидравлического удара
	Мембрана прорыва
	Форсунка
	Заборник воздуха из атмосферы
	Заборник воздуха от двигателя
	Присоединительное устройство к другим системам (испытательным, промывочным машинам, кондиционерам рабочей среды и т.п.)
	Точка смазывания
	Точка смазывания разбрызгиванием
	Капельная смазка
	Смазочное сопло

Символы для инженерных сетей

В топографических планах инженерных сетей используются различные символы, которые обозначают различные элементы и объекты.

Ниже приведены основные символы для инженерных сетей и их значения:

• Круг — обозначает колодец или скважину;
• Квадрат — обозначает канализационный люк;
• Треугольник — обозначает смотровую колоду или колодец;
• Вертикальная линия — обозначает стандартный участок водопровода;
• Горизонтальная линия с точками — обозначает газопровод;
• Зигзаг — обозначает электропровод;
• Ломаная линия — обозначает телефонный кабель;
• Концентрические окружности — обозначают зоны связи;
• Стрелка — обозначает направление потока;
• Крест — обозначает точку для измерения уровня.

Кроме приведенных выше символов, могут использоваться и другие, в зависимости от специфики инженерных сетей и требований проекта.

На что обратить внимание при построении эскиза

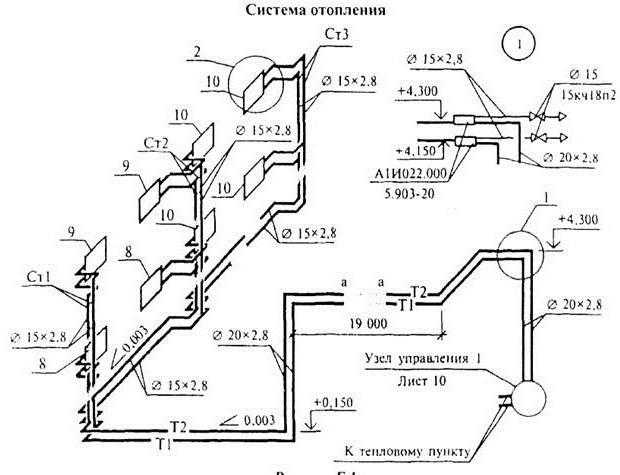

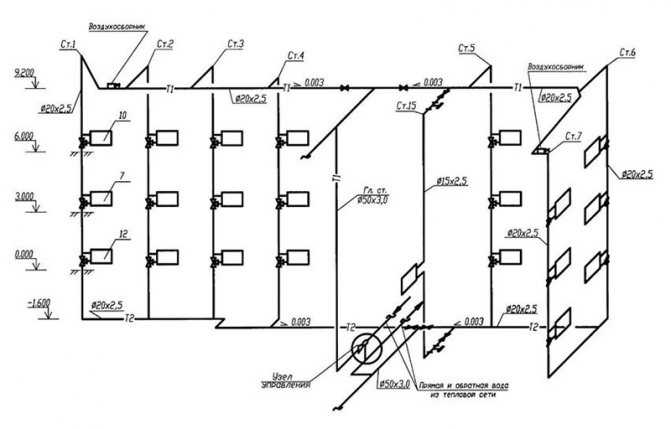

Перед тем как отразить аксонометрическую схему обогрева помещения в бумажном варианте или электронном виде, проводят ряд расчетов. Саму схему составляют, исходя из собранных данных:

• значения потребности в теплоте для комнат здания;
• типологии отопительных приборов, их количества для каждого из помещений;
• основных решений относительно всей инженерной сети: применения стояков, расчета гидравлических веток и контуров, порядка подключения элементов отопительной системы;
• характеристики участков трубопровода: диаметров и длины фрагментов труб, запорной арматуры, термических контролеров, гидравлических регуляторов.

Получив соответствующие вычисления, их показатели вносят в схему. Аксонометрическая схема системы отопления обязательно содержит технические характеристики каждого из узлов сети (котлов и используемых насосов), длину и диаметр труб, расход тепла и информацию о других тепловых свойствах отопительных приборов, таких как радиаторы, конвекторы, регистры.

Приступая к работе над аксонометрическим чертежом, в первую очередь определяют основное кольцо движения теплоносителя – путь к самому удаленному из элементов от котла и обратно.

Подытожив изученное, скажем, что аксонометрию выполняют в обязательном порядке, независимо от типа системы коммуникации для сооружений любого типа назначения. Имея перед глазами графический чертеж, монтажники быстрее определяют, какой объем работ предстоит проделать и как именно выглядит сеть.

Если специалист разбирается в аксонометрической схеме отопления, а сам чертеж выполнен грамотно без каких-либо ошибок, то в процессе выполнения проекта можно исключить возникновение любых сложностей, связанных с монтажом элементов системы отопления, трубопровода и других инженерных сетей.

Чтобы проектирование, а после и монтаж водопровода, прошли успешно, необходимо правильно визуализировать на листе или в электронной форме саму постройку и коммуникационные ветки внутри нее. В таком случае графический компонент проекта включает:

• генплан здания;
• ситуационную схему;
• фасад;
• планы на каждый из этажей;
• план крыши;
• аксонометрические схемы: вентиляции, отопления, водопровода;
• разрезы и другие принципиальные схемы.

Помните, что при работе с корректно оформленной аксонометрией проблем с монтажом инженерных сетей в 99,9% случаев не возникает. Потому этот этап настолько важен в проектировании будущего дома или многоэтажки.

Схемы отопления частных домов бывают разные. Например, одно- или двухконтурными, с естественной или принудительной циркуляцией теплоносителя, но, когда произносится словосочетание «аксонометрическая схема системы отопления», многие задумываются, а что же это за схема такая. Чтобы знать, что такое аксонометрическая схема отопления, необходимо представлять себе, что такое аксонометрия в принципе.

Пример аксонометрической схемы отопления

Проектирование ливневой канализации: требования, этапы и основные расчеты

Ливневая канализация – одна из важных систем, обеспечивающих оптимальную эксплуатацию зданий, городских, частных и общественных объектов. Если дождевую и талую воду вовремя не устранять, это приводит к заболачиванию земли и дальнейшему разрушению бетонных конструкций. При строительстве системы нужно пользоваться рекомендациями СНиП для ливневых систем водоотведения. В противном случае все старания от выполненной работы сводятся к нулю.

Актуальные требования при сооружении дождевой канализации

Начальный этап монтажа ливневки – схема с учетом всех элементов

В ходе проектных работ и строительства ливневки важно руководствоваться официальными требованиями и правилами

Канализацию устраивают таким образом, чтобы исключить попадание в неё бытовых фекальных загрязненных химикатами и органикой вод. Также запрещено соединять ливневку с коллектором промышленных предприятий. Это касается городских магистралей. Если же в поверхностный коллектор каким-то образом попадают производственные, фекально-бытовые стоки, их не сбрасывают в ближайший водоем или овраг, а отправляют по устроенному трубопроводу на локальную очистную станцию.
При строительстве ливневки обязательно соблюдают уклон в сторону центрального коллектора (если речь идет о городских сетях) или по направлению к септику, дренирующему колодцу, ближайшему водоему (если речь идет о частном участке).
Желательно монтировать систему так, чтобы дождевая, талая вода транспортировались к приемнику или точке сброса самотеком. Если этого сделать ввиду рельефа на каком-то участке невозможно, устанавливают специальные внутренние насосы в камерах (кессонах). Такой участок коммуникации называется напорным.
Если есть договор, заключенный с муниципальными службами, дождевые стоки поступают в общественный коллектор без предварительной очистки.
При монтаже ливневки на частных участках можно делать открытую систему водоотведения. То же касается и рекреационных зон

В зоне города с плотными застройками нужно монтировать подземную ливневую канализацию.
При устройстве ливневки вдоль дороги важно использовать трубы или лотки с нужным классом нагрузки. Как правило, это В, С

Они выдерживают от 12,5 до 25 тонн.
Нужно соблюдать уровень углубления наружных лотков. Они должны располагаться ниже плоскости площадки, с которой отводится вода. В противном случае желоба не будут выполнять своей первостепенной функции – наполнение и отведение дождевой воды с участка. В СНиП на этот счет имеется информация о том, что заглублять трубы закрытого дождевого водоотвода нужно согласно имеющемуся опыту эксплуатации подземных коммуникаций в конкретном регионе.

В ходе строительства дождевого водоотвода обязательно обустраивают охранную зону. Она подразумевает под собой запрет на такие строительные мероприятия в пределах 5 метров от каждого края лотков:

• возведение любых объектов;
• организация свалок мусора;
• оборудование автостоянок;
• устройство зон отдыха, игровых площадок и др.

На расстоянии 3 метров от каждой из сторон желоба можно высаживать растения.

Подступы и подъезды к смотровым колодцам системы должны быть открыты в любое время суток.

Особенности и этапы проектирования

• Пропускная способность лотков/труб. Для монтажа ливневки в условиях частного сектора в основном используют лотки и желоба сечением 100 мм. В целом же его ширина рассчитывается исходя из площади территории, с которой будет отводиться дождевая вода. Если речь идет только о кровле, для показателя 70 м2 нужны желоба шириной 90 см; для площади от 70 до 140 м2 берут лотки шириной 130 мм. При этом учитывают уровень водопоглощения каждого материала – тротуарной плитки, грунта, асфальта и пр. Эти данные берут из таблицы коэффициентов (кровля – 1.0; асфальтобетон – 0,95; цементобетон – 0,85; щебень с битумом – 0,6; щебень – 0,4). Более подробные показатели водопоглощения дождевых вод можно найти в СНиП. Если подобрать неправильное сечение желобов, они будут перенаполнены.
• Тип грунта на участке: песчаный, супесчаный, глинистый и т.д. От этого зависит, насколько дождевая вода будет впитываться в почву.
• Площадь незаасфальтированной части участка. Как правило, её не учитывают при подсчетах пропускной способности трубы/желоба. Исключение составляют болотистые наделы.
• Уровень залегания грунтовых вод. Если участок болотистый, параллельно с ливневкой имеет смысл монтировать дренажную систему закрытого типа. Оба канала следует выводить в один приемник, овраг, ближайший водоем.

Обозначение колодца на плане местности

Колодцы бывают по типу глубинные, природные, технические и засоренные. Содержание плана местности, знаков обозначения объектов и их трактовки включает источники питьевой воды. Каждый из них снабжается пометкой о функциональности, глубине залегания жидкости (рисунок 6).

Рисунок 6. Условные знаки для обозначения колодцев и других водных объектов

Обозначение колодца на плане местности:

1. На крупномасштабных картах – круг с точкой посредине и буквой «К» рядом. Точка определяет точное расположение.
2. На более мелких – миниатюра, похожая на реальный колодец.
3. Если колодец снабжен ветряным двигателем, от круга восходит палочка, на конце которой распложён звездообразный символ.
4. Обстроенные бетоном, и снабженные двигателем для подъёма отмечаются как круг внутри квадрата.
