Шаги по изменению температуры и скорости вентиляции в автомобиле Фольксваген Пассат Б5

Настройка климат-контроля в автомобиле Фольксваген Пассат Б5 может быть легкой и интуитивно понятной задачей. В следующих шагах описаны основные действия для изменения температуры и скорости вентиляции:

Найдите и включите систему климат-контроля. Обычно она находится на центральной консоли автомобиля, под радиоприемником или рядом с ним. Включение системы может осуществляться кнопкой или переключателем, на котором изображена вентиляционная решетка или символ «AC».

Выберите желаемую температуру

Обратите внимание на вращающийся регулятор, расположенный на левой или правой стороне системы климат-контроля. Поворачивая регулятор влево или вправо, можно увеличить или уменьшить температуру в салоне автомобиля

Основные отметки на регуляторе обозначают разные температурные режимы.

Регулируйте скорость вентиляции. Обратите внимание на регулятор скорости, который находится рядом с регулятором температуры. Поворачивая регулятор, можно увеличить или уменьшить скорость вентиляции в салоне автомобиля. Основные отметки на регуляторе обозначают разные скоростные режимы.

Проверьте результаты. После внесения изменений в систему климат-контроля убедитесь, что температура и скорость вентиляции соответствуют вашим предпочтениям. Если необходимо, повторите шаги 2 и 3 для достижения желаемых результатов.

Теперь вы знаете, как правильно настроить климат-контроль в автомобиле Фольксваген Пассат Б5. Помните, что эти инструкции могут варьироваться в зависимости от модели и выпуска автомобиля.

Метод отключения аккумулятора

Отсоединения аккумулятора — это старый способ сброса проверки индикатора двигателя. Вот три шага, чтобы сбросить «чек» этим методом: Шаг 1: Отсоединение кабелей от аккумулятора. На этом этапе вы должны использовать гаечный ключ для откручивания положительных и отрицательных кабелей.

Шаг 2: Разрядить оставшееся электричество. Следующее, что вы должны сделать, это нажать и удерживать автомобильный сигнал около 30 секунд. Это действие поможет разрядить аккумулятор автомобиля.

Шаг 3: Подождать и повторно подключить аккумулятор. После отсоединения кабелей аккумулятора и разрядки оставшегося электричества, все, что вам нужно сделать, это подождать около 15 минут, а затем подключить обратно аккумулятор. Коды ошибок будут удалены. (Примечание: этот метод может не сработать на некоторых автомобилях). В случае, если после этой процедуры «чек» загорается снова, это может означать, что проблема все же намного серьёзней.

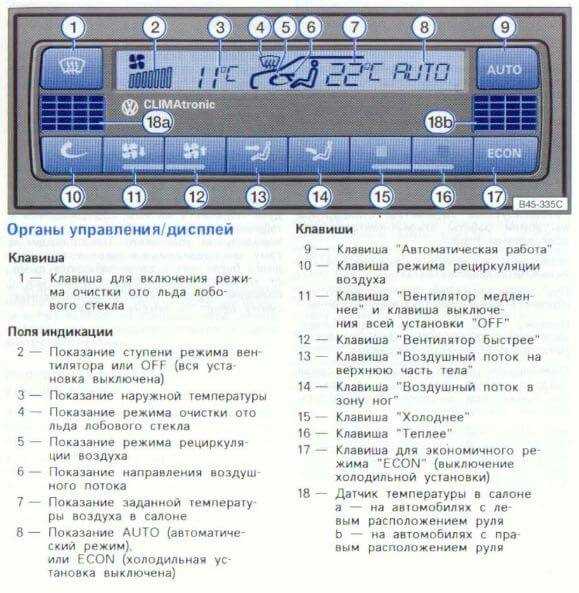

Отклонения от режима AUTO

В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.

Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.

Нажатие клавиши 1 позволяет добиться следующих результатов:

• отключить режимы рециркуляции и ECON;
• поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
• увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).

Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.

Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.

Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.

Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).

Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.

Режим рециркуляции

Основное назначение данного режима – недопущение проникновения в салон плохо пахнущего или сильно загрязнённого наружного воздуха. Активируется режим нажатием кнопки 13. О том, что режим включён, сигнализирует встроенная в клавишу жёлтая лампочка. Обычно этот режим включают, когда автомобиль стоит в пробке (для предотвращения попадания в салон выхлопных газов) или при движении по грунтовой дороге (с целью защиты от проникновения в салон пыли). Полезным будет режим рециркуляции при прохладной погоде, поскольку в данном случае не будет задействоваться холодный наружный воздух.

При очень высокой наружной температуре и невысокой скорости движения авто режим рециркуляции также будет полезен, поскольку в данном случае вместо горячего забортного воздуха будет циркулировать охлаждённый салонный. Отметим, что при длительной работе режима рециркуляции влажность воздуха повышается, особенно если в машине находится несколько человек, что приведёт к запотеванию окон.

Как включить кондиционер на Фольксваген Пассат?

Теперь перейдем к той части, которая вас интересует больше всего, как включить кондиционер на фольксваген пассат? Хотя для многих из вас эта задача проще, чем вы думаете, было бы стыдно не воспользоваться ею в полной мере, потому что вы не знаете, как ее включить.

Включите кондиционер вручную на Volkswagen Passat

На Volkswagen Passat есть два типа кондиционеров: кондиционер с ручным управлением и автоматический кондиционер, мы начнем с наиболее частого из двух, кондиционер с ручным управлением, этот стиль кондиционирования воздуха на Volkswagen Passat — это то, что мы могли бы позвоните на начальный уровень. Действительно, он не даст вам доступа к большому количеству регулировок, но у вас уже будет возможность охладить воздух внутри вашего автомобиля. Вы можете выбрать только мощность вентиляции и температуру воздуха, нагнетаемого вашей системой. Чтобы включить кондиционер вашего Volkswagen Passat, вам нужно будет включить кнопку A/C вашего Volkswagen Passat, затем установить вентиляцию и температуру вашего Volkswagen Passat.

Включите автоматический климат-контроль на Volkswagen Passat

Наконец-то мы откроем как включить автоматический кондиционер на Volkswagen Passat . Хотя этот процесс очень похож на ручное кондиционирование воздуха, есть несколько дополнительных опций, которые позволят вам наслаждаться свежим воздухом с дополнительным комфортом. В отличие от кондиционера с ручным управлением, автоматический кондиционер позволяет вам выбрать желаемую температуру в салоне, а система автоматически регулирует ее достижение. В дополнение к автоматическому климат-контролю у вас часто есть возможность использовать функцию «Bi-Zone», которая дает вам возможность выбирать различные температуры в соответствии с зонами вашего Volkswagen Passat. Чтобы включить автоматический кондиционер на вашем Volkswagen Passat, вам просто нужно включить кнопку A/C на вашем вентиляционном блоке, затем выбрать температуру, которую вы хотите достичь, и включить кондиционер на вашем Volkswagen Passat.

Когда менять, какой салонник устанавливать

Для выполнения операций планового ТО существует регламент, а также рекомендации производителя. Согласно им, замена салонного фильтра системы отопления-кондиционирования Volkswagen Passat 5 B5 должна производиться каждые 15000 километров пробега или раз в год.

1. часто запотевают окна;
2. появление в салоне неприятных запахов при включении обдува;
3. ухудшение работы печки и кондиционера;

Они могут заставить усомниться в том, что фильтрующий элемент справляется со своими задачами, потребуется внеплановая замена. В принципе, именно на эти симптомы и следует полагаться при выборе правильного интервала замены.

Подходящие размеры

При выборе фильтрующего элемента, владельцы не всегда используют продукцию, рекомендованную производителем автомобиля. У каждого на это свои причины, кто-то говорит, что оригинал стоит необоснованно дорого. У кого-то в регионе продаются только аналоги, поэтому существует необходимость знать размеры, по которым в последствии можно произвести подбор:

• Высота: 30 мм
• Ширина: 205 мм
• Длина: 283 мм

Как правило, иногда аналоги для Volkswagen Passat 5 B5 могут быть на несколько миллиметров больше или меньше оригинала, в этом нет ничего страшного. А если отличие исчисляется сантиметрами, то тут конечно стоит подыскать другой вариант.

Выбор оригинального салонного фильтра

Производитель рекомендует использовать исключительно оригинальные расходники, что, в общем, не вызывает удивления. Сами по себе они неплохи по качеству и широко распространены в автомагазинах, но их цена многим автовладельцам может показаться завышенной.

Независимо от комплектации, на все Фольксваген Пассат пятого поколения (в том числе и рестайлинговой версии), производителем рекомендуется устанавливать фильтр очистки салонного воздуха, пылевой 1H0819644B (VAG 1H0 819 644 B) или угольный 1J0819644A (VAG 1J0 819 644 A).

При выборе между пылевым и угольным изделием, автовладельцы советуют использовать угольный фильтрующий элемент. Такой фильтр стоит дороже, но он очищает воздух намного лучше.

Отличить его легко – фильтрующая гармошка из бумаги пропитана угольным составом, поэтому имеет темно-серый цвет. Фильтр очищает поток воздуха от пыли, мелкой грязи, микробов, бактерий и усиливает защиту ваших легких.

Какие аналоги выбрать

Помимо простых салонных фильтров существуют еще и угольные, которые более эффективно отфильтровывают воздух, но стоят они дороже. Преимущество угольного СФ заключается в том, что он не позволяет проникать посторонним запахам, идущим с дороги (улицы) в салон авто.

Но у этого фильтрующего элемента также есть недостаток – через него плохо проходит воздух. Угольные фильтры GodWill и Corteco – достаточно высокого качества, являются хорошей заменой оригиналу.

Впрочем, в некоторых торговых точках цена оригинального салонного фильтра Фольксваген Пассат пятого поколения может оказаться сильно завышенной. В этом случае имеет смысл приобрести неоригинальный расходный элемент. В частности, достаточно популярными считаются фильтры для салона:

Обычные пылевые салонные фильтра

• MANN-FILTER CU2882 – технологичные расходники от известного производителя
• BIG Filter GB-9803 – популярный бренд, хорошая тонкая очистка
• TSN 9.7.31 – неплохой производитель с демократичной ценой

Угольные салонные фильтра

• MANN-FILTER CUK 2862 – качественное и толстое угольное напыление
• BIG Filter GB-9803/C – из активированного угля
• TSN 9.7.462 – нормальное качество, доступная цена

Имеет смысл приглядеться и к продукции других компаний – они также специализируются на производстве качественных расходных материалов для легковых автомобилей:

• Corteco
• Filtron
• SCT
• Sakura
• GoodWill
• Fram
• JS Asakashi
• Champion
• Zekkert
• Masuma
• Nipparts
• Purflux
• Knecht Mahle

Вполне возможно, что продавцы могут порекомендовать произвести замену салонного фильтра Passat 5 B5 на не оригинальные дешевые заменители, с гораздо меньшей толщиной. Их покупать не стоит, поскольку их фильтрующие характеристики вряд ли будут на должном уровне.

Блок предохранителей

Расположен в торце панели приборов со стороны водителя за защитной крышкой.

На обратной стороне крышки должна быть актуальная схема с назначением предохранителей либо брошюра с описанием.

За прикуриватель отвечает предохранитель номер 33 на 15А. А за бензонасос — 28 на 15А. Напомним, что за подачу топлива так же отвечают еще несколько элементов.

Основной блок реле

Он находится под панелью, со стороны водителя, не далеко от рулевой рейки.

Реле звукового сигнала

Промежуточное реле контакта Х

Реле стеклоочистителей

Реле топливного насоса Реле свечей накаливания

Свободное

Свободное

Предохранитель

Предохранитель

Реле вентилятора радиатора (Кондиционер)

Реле муфты сцепления

Реле магнитной муфты (Кондиционер)

Реле кондиционера

Реле топливного насоса на дизельных двигателях

Реле внешнего освещения Оборудование такси

Реле фар

Реле свечей накаливания

Свободное

Реле противотуманных фар

Реле средств связи

Реле стартера

Реле блокировки стартера

Дополнительный блок реле

Устанавливается на машины с повышенным уровнем электро оснащенности и носит название восьми — контактного. Находится за основным блоком реле.

Свободное

Реле ABS/EDS/ESC

Реле ABS/EDS/ESC

Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень

Реле вентилятора для максимальной скорости

Реле вентилятора 300 Вт, 2 ступень

Предохранитель вентилятора, 5А

Предохранитель вентилятора, 30А

Предохранитель гидравлического насоса, 50А

Блок под капотом

Расположен под защитной крышкой, рядом с блоком управления.

1. Реле питания модуля управления двигателем Motronic (167), код двигателя BDP
2. Реле насоса вторичного воздуха (AIR) (373), (100)
3. Блок питания модуля управления двигателем Motronic (429), (219) / Реле насоса вспомогательной охлаждающей жидкости (ЕС) (53), (411)

Свободное Реле ABS EDS ESC Реле ABS EDS ESC Реле вентилятора 80 Вт Реле вентилятора 300 Вт, 1 ступень Реле вентилятора для максимальной скорости Реле вентилятора 300 Вт, 2 ступень Предохранитель вентилятора, 5А Предохранитель вентилятора, 30А Предохранитель гидравлического насоса, 50А.

Признаки неисправности

Несмотря на надёжную работу данных систем автомобилей немецкого концерна, рано или поздно наступает время ремонта кондиционера на Volkswagen. Назовём симптомы, которые указывают на необходимость обращения в автосервис:

• повышенный шум двигателя;
• появление масляных пятен на компрессоре;
• недостаточное охлаждение воздуха в салоне;
• ощущение запаха гари;
• перегрев компрессора или муфты.

При обнаружении названых признаков необходимо решать проблему ремонта автокондиционера Volkswagen.

Также нужно учесть такой фактор: «плановый» расход фреона. За два года испаряется или уходит через микротрещины трубопровода до 15% хладагента. Уменьшение объёма не позволяет эффективно создавать нужную температуру воздуха в салоне, способствует выходу деталей системы из строя.

Принцип работы климат-контроля

Климатические системы нового поколения основаны на использовании кондиционера, на плечи которого и ложится основной груз ответственности за обеспечение комфорта в салоне. Использование автоматики позволило поддерживать заданные параметры микроклимата без участия человека. Сложная система кондиционирования климат-контроля работает по принципу смешивания в нужной пропорции тёплого воздуха, поступающего от силового агрегата, с холодным, генерируемым кондиционером. Для этого, как и для регулирования объёма и направления подачи воздуха, используются многочисленные заслонки. Реализация подобного принципа создания оптимального климата в салоне автомобиля позволяет получить следующие преимущества по отношению к обычной системе вентиляции/охлаждения и автокондиционеру:

• создание требуемой температуры выходного воздушного потока независимо от внешних условий;
• фильтрация поступающего извне воздуха от пыли и других загрязнителей;
• осушение воздуха, способствующее устранению запотевания стёкол, характерного при повышенной влажности;
• практически исключает риск развития простудных заболеваний, в отличие от автокондиционера;
• возможность создания необходимого микроклимата без использования воздуха, поступающего извне: такую возможность обеспечивает наличие клапана рециркуляции, с помощью которого осуществляется перекрытие поступление воздуха от вентилятора системы охлаждения.

Возможные неисправности и их устранение

Следует отметить, что в некоторых случаях функция самодиагностики не позволяет определить точную причину неработоспособности климатической системы. Самостоятельный поиск и устранение поломок может привести к ещё большим проблемам, особенно если вы никогда раньше не пробовали заниматься ремонтом автомобильной климатической системы. Однако некоторые неисправности вполне можно устранить и самостоятельно.

Не работают температурные датчики

В этом случае у вас имеется два способа решить проблему. Для начала ищем неисправный датчик и отсоединяем его. Устанавливаем новый или заведомо исправный датчик, если ошибка не исчезает – это свидетельствует об обрыве цепи. В таких случаях нужно «прозвонить» участок от датчика к электронному блоку.

Утечка фреона

Хотя подобное явление считается нормальным вследствие того, что хладагент является летучим газом, если система не потеряла герметичности, утечка незначительна. Обычно она проявляется после зимы, если автомобиль в это время не использовался. Если после запуска двигателя климат-контроль не подаёт признаков жизни и не реагирует на нажатие кнопки включения, это может вызвано недостаточностью хладагента в системе. Что же следует предпринять, если не работает климат-контроль Пассат Б5 и наиболее вероятная причина – утечка фреона?

Самым точным и достоверным способом определения разгерметизации магистрали является использование специального тестера, диагностические разъёмы которого надевается на сервисные выводы климатической системы. Отметим, что объём «естественной» годовой утечки лежит в пределах 30 – 100 г. Если потери более весомые, это свидетельствует о наличии проблемных мест, которыми чаще всего бывают места соединения шлангов/трубок. Часто разгерметизация происходит по причине протечки сальника компрессора.

Рабочий способ проверки – использование «нюхача» – прибора, реагирующего на самые незначительные концентрации хладагента. На некоторых СТО используют метод нанесения специального красящего состава, выявляя места утечки с помощью УФ-сканера. Проблема устраняется дозаправкой климатической системы, но следует учитывать, что при наличии утечки необходимо обязательно её устранить. После заправки фреоном выполняется операция адаптации климат-контроля Пассат Б5.

Предохранители Климатроника

Если климат-контроль не включается (отключился во время езды), и при этом не загорается даже дисплей, это обычно свидетельствует о перегорании плавкого предохранителя. В этом случае его замена решает проблему, но если ситуация повторяется – речь идёт о более серьёзной неисправности, поиск которой следует доверить специалисту-электрику.

Поломка клапана компрессора

Нередки ситуации, когда климатическая система в целом работоспособна, но генерируемый ею поток охлаждённого воздуха оказывается недостаточным для установления требуемых параметров микроклимата. Если диагностика свидетельствует о том, что возможная причина – неисправность компрессора, его ремонт в гаражных условиях возможен только при наличии достаточного опыта проведения таких работ. Может оказаться, что неисправен электромагнитный клапан компрессора, при этом его замена по трудозатратам соизмерима с монтажом нового компрессора.

Муфта

Часто причина неработоспособности климатической системы заключается в нерабочей муфте компрессора, при этом соответствующая ошибка может и не высвечиваться. Чтобы проверить муфту, необходимо запитать её разъёмы непосредственно от аккумулятора. Если раздастся характерный щелчок – то проблема не в муфте, в противном случае она, вероятнее всего, сгорела бы. Её придётся заменить, хотя в сети можно найти инструкции, как попытаться самостоятельно её отреставрировать. Основная сложность здесь заключается именно в разборке компрессора.

Электропроводка

Это одна из наиболее распространённых причин выхода из строя климатической системы. Если функции климат-контроля Пассат Б6 поддерживаются не в полной мере, а диагностирование указывает на узлы, работоспособность которых не вызывает сомнений – скорее всего, дело в оборванных проводах. При этом может оказаться, что снаружи никаких обрывов нет, но провод может сгнить непосредственно под оплёткой. Прозвонку проводки следует осуществлять при отсоединённых клеммах АКБ. Стоит также проверить все контакты, которые имеют свойство окисляться, и при необходимости их зачистить.

Регулярное обслуживание и чистка системы климат-контроля Volkswagen Passat B5

Для обеспечения правильного и эффективного функционирования системы климат-контроля в автомобиле Volkswagen Passat B5 рекомендуется регулярно производить обслуживание и чистку данной системы. В этом разделе представлены советы и инструкции по проведению обслуживания и чистке системы климат-контроля.

1. Проверка и замена фильтров салона

Один из наиболее важных элементов системы климат-контроля — это фильтры салона. Они предназначены для очистки воздуха, поступающего в салон автомобиля от пыли, пыльцы, газов и других загрязнений. Регулярная проверка и замена фильтров салона помогает обеспечить чистоту и свежесть воздуха в салоне.

Рекомендуется менять фильтры салона каждые 10-15 тысяч километров пробега или раз в год. Для замены фильтров салона необходимо выполнить следующие действия:

1. Открыть крышку коробки со стороны пассажира, расположенной под пластиковой отделкой передней панели салона.
2. Снять пластиковую отделку, при необходимости с помощью отвертки или плоскогубцев.
3. Найти фильтр салона, который обычно располагается в специальном отсеке за пластиковым кожухом.
4. Вытащить использованный фильтр и установить новый фильтр в том же порядке, в котором он был установлен.
5. Затянуть все болты и закрыть крышку коробки.

2. Чистка воздуховодов и распылителей

Другой важный компонент системы климат-контроля — это воздуховоды и распылители, через которые происходит подача воздуха в салон автомобиля. Регулярная чистка воздуховодов и распылителей помогает поддерживать нормальную циркуляцию воздуха и предотвращать появление неприятного запаха.

Для чистки воздуховодов и распылителей следует выполнить следующие действия:

1. Открыть крышку двигателя и найти воздуховоды, которые обычно располагаются рядом с радиатором.
2. С помощью мягкой щетки или пылесоса удалите пыль и грязь с поверхности воздуховодов.
3. Для очистки распылителей используйте специальное средство для удаления накипи и загрязнений. Нанесите средство на распылители и оставьте его на несколько минут.
4. С помощью мягкой щетки или влажной тряпки удалите остатки средства и загрязнений.
5. При необходимости повторите процедуру чистки.

3. Проверка и регулировка давления в системе климат-контроля

Для правильной работы системы климат-контроля важно регулярно проверять и поддерживать необходимое давление в системе. Неправильное давление может привести к неравномерному охлаждению или нагреву воздуха

Проверка и регулировка давления в системе климат-контроля выполняется следующим образом:

1. Проверьте уровень хладагента в системе с помощью специального манометра. Давление должно соответствовать рекомендациям производителя.
2. Если давление не соответствует рекомендациям, проконсультируйтесь с автосервисом или профессионалами для регулировки давления в системе.

Регулярное обслуживание и чистка системы климат-контроля позволят поддерживать комфортные условия в салоне автомобиля Volkswagen Passat B5 и увеличить срок службы данной системы.

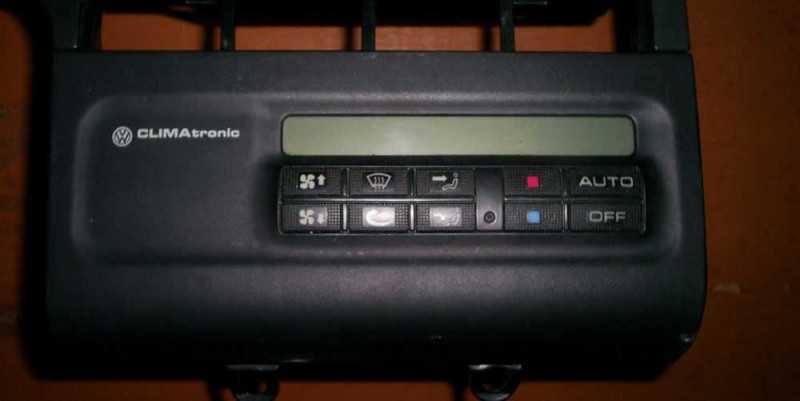

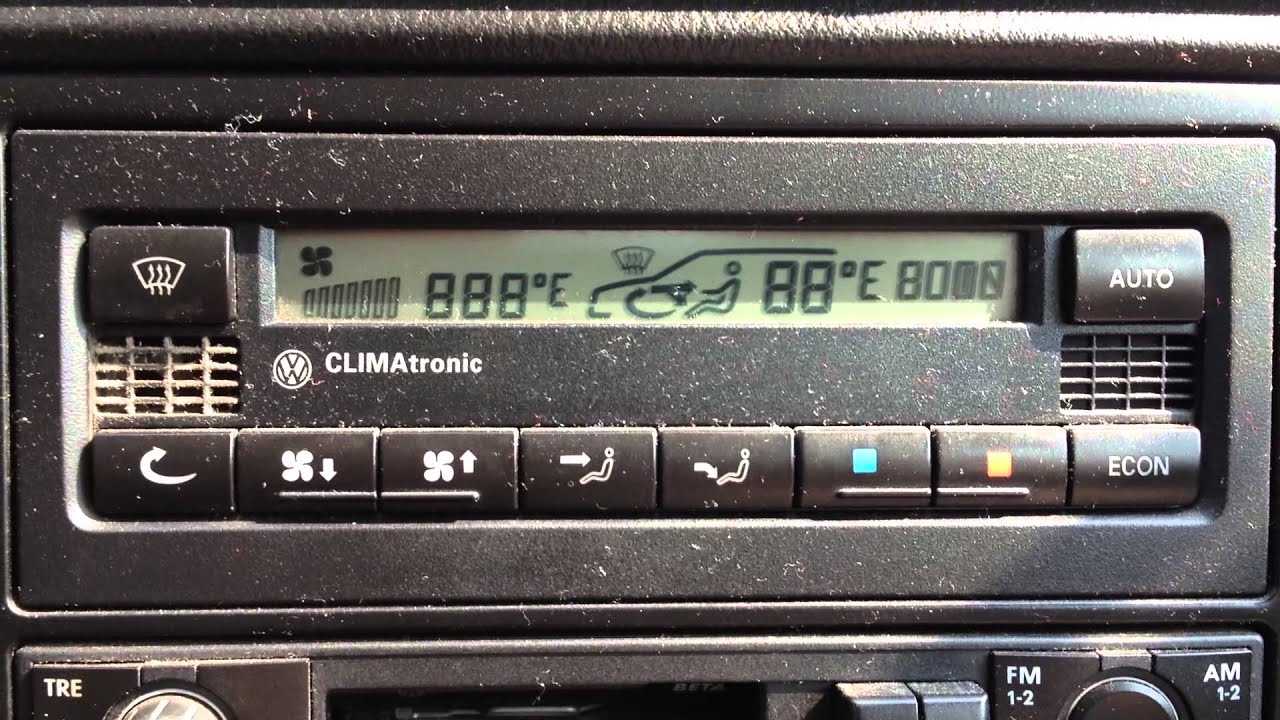

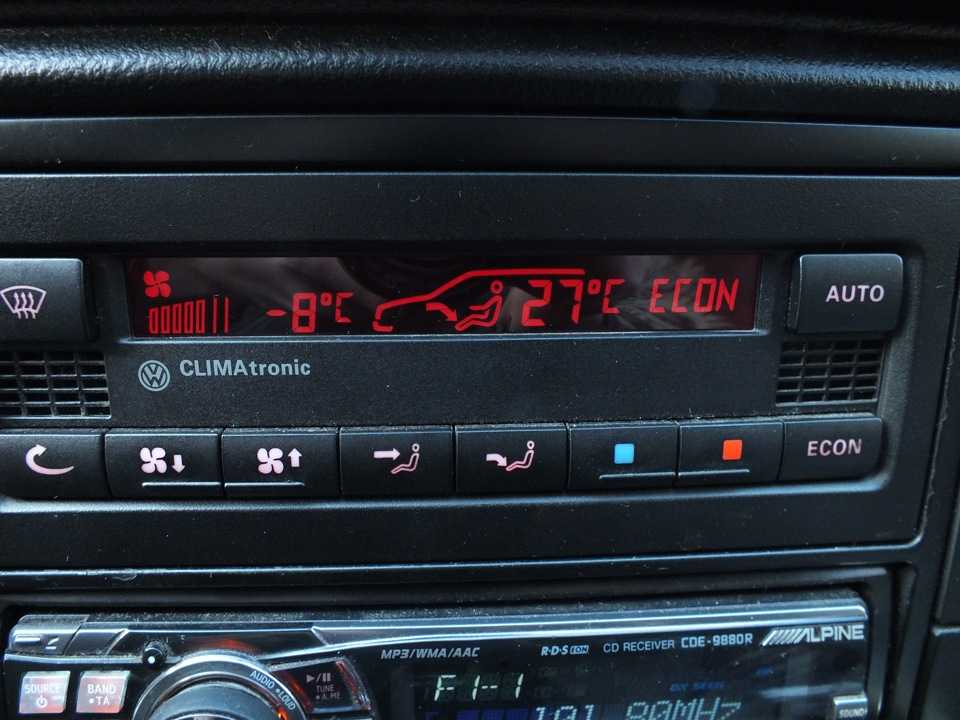

Панель управления Climatronic

Компьютеризация климат-контроля – это существенный шаг вперёд по сравнению с обычным автомобильным кондиционером. Блок управления устройством можно назвать сердцем такой климатической системы. Опишем панель управления климат-контролем Фольксваген Пассат Б3 (обозначение кнопок климат-контроля Пассат Б6 и других более поздних моделей может несколько отличаться). Достаточно большой дисплей Climatronic имеет пиктограммы, отображающие следующую информацию:

• скорость вращения нагнетающего воздух вентилятора,
• температура воздуха вне транспортного средства,
• состояние режима обогрева стёкол (включено/выключено),
• включён ли режим рециркуляции,
• локализация обдува салона автомобиля,
• температура внутри машины,
• отображение текущего состояния климат-контроля (надпись «AUTO» – автоматический режим, надпись «OFF» – кондиционер выключен).

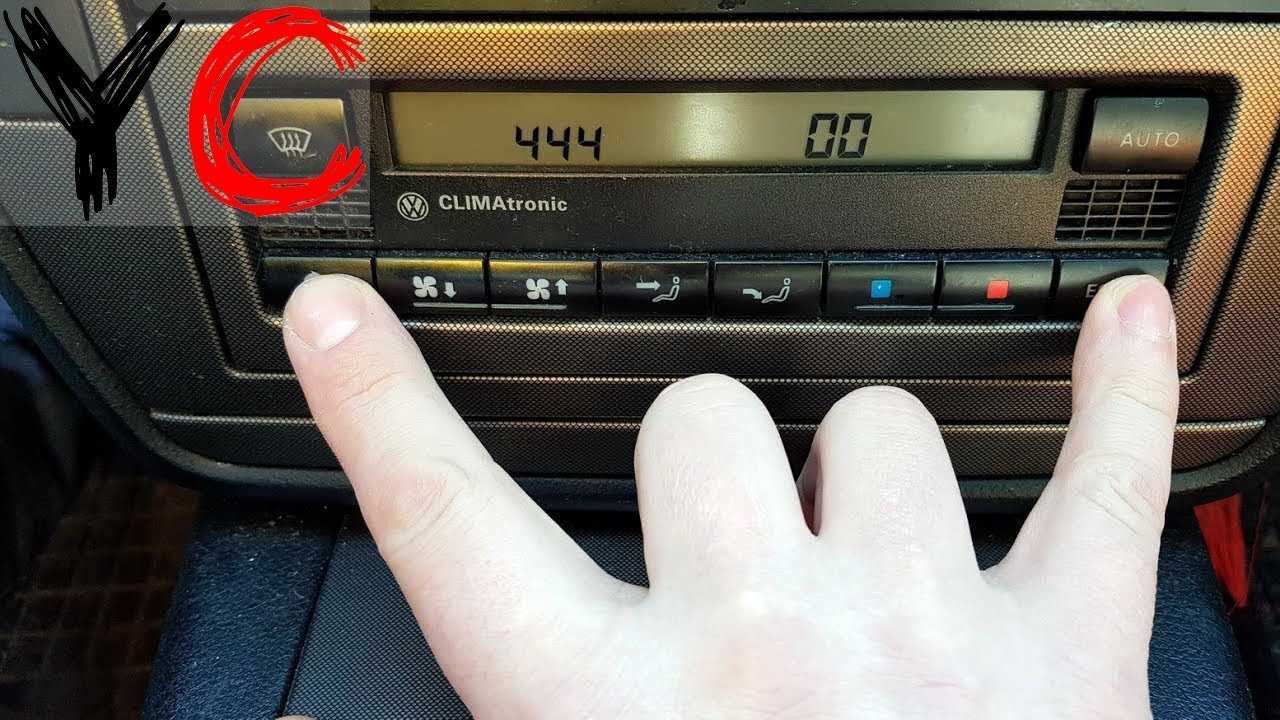

А теперь рассмотрим кнопки управления Климатроником:

• управление режимом работы нагнетательного вентилятора (отдельная кнопка для увеличения и отдельная – для снижения частоты вращения),
• включение обдува стёкол,
• включение/выключение режима рециркуляции,
• две кнопки переключения направления подачи воздушного потока,
• кнопки увеличения/уменьшения температуры внутри ТС,
• включение автоматического режима работы Клматроника,
• кнопка включения/выключения Climatronic.

Производитель рекомендует придерживаться температуры воздуха на уровне 20 – 22° C при включённом автоматическом режиме. Среди особенностей климат-контроля Пассат Б5 следует отметить, что после включения водителем зажигания Climatronic сразу же переходит в автоматический режим, руководствуясь ранее заданными температурными показателями. Если отключить автоматический режим, выбранная программа будет сохраняться в оперативной памяти устройства на протяжении 60 минут. Если выключить зажигание и снова его включить, работа климатической системы начнётся с того же автоматического режима.

Диапазон рабочих температур, поддерживаемых Климатроником – 18 – 29° С. Если выбраны граничные показатели, они отображаются на дисплее аббревиатурами «LO» и «HI» (для 18 и 29 градусов соответственно). Кондиционер работает в таких режимах с максимальным охлаждением/обогревом, а климат-контроль температуру внутри салона не регулирует. Если автомобиль длительное время простаивал, при пуске силового агрегата несколько минут подача воздуха будет осуществляться в нижнюю часть салона, в область ног – чтобы предотвратить запотевание стёкол при подаче непрогретого воздуха.

При задействовании режима рециркуляции Climatronic следует учитывать, что если вне автомобиля температура менее +3° С, то через 30 секунд режим рециркуляции выключится и климатическая система перейдёт в режим использования свежего воздуха. Выключать климат-контроль кнопкой «OFF» рекомендуется в исключительных случаях (при появлении проблем в работе системы).
