Как правильно читать условные обозначения на топографической карте

Какие бывают условные знаки

Пояснительные условные знаки и подписи применяются для дополнительной характеристики объектов местности и показа их разновидностей. Они позволяют более полно изучить по карте характер местности.

Чтобы карту было проще читать, а также можно было быстро выделить наиболее важные объекты, допускается уменьшение или увеличение в небольших пределах размеров некоторых условных обозначений.

Существует конкретная система классификации условных знаков.

Площадные, или контурные

Применяются для отображения объектов, горизонтальные размеры которых могут выражаться масштабами карты: болота, леса, сады и так далее.

Оконтуренная площадь характеризуется заливкой определенного цвета, штриховкой, буквенными пояснениями или равномерным распределением значков внутри территории.

Площадные условные знаки

По контурным условным обозначениям можно узнать не только координаты объекта, но и его размеры и очертания. Периметр рисуется сплошными линиями. Причем черный цвет выбирают для обозначения границ сооружений, оград и дорог, синий — водных ресурсов, коричневый — рельефа, светло-розовый — дороги для перемещения в населенных пунктах.

Пунктирная линия применяется для определения границ сельскохозяйственных угодий, насыпей, тоннелей и просек.

Линейные

Это одна из разновидностей масштабных знаков используется для отображения объектов линейного характера, таких как дороги, реки и линии связи. Также уточняются определенные характеристики объектов. Линейное обозначение описывает расположение объекта на местности, преувеличивая его ширину, однако ось знака соотносится с положением оси объекта на местности.

Линейные условные знаки

Внемасштабные

К ним прибегают, когда используется такой масштаб карты или плана, при котором контурное обозначение кажется громоздким. В такой ситуации объект обозначается в виде точки или схематически упрощенной вариации внешнего вида объекта.

Внемасштабные условные знаки

Масштабные

Такие условные обозначения отображают объекты местности, которые возможно выразить в масштабе карты, то есть, с помощью географического плана можно узнать их размер.

Масштабные условные знаки для топографических карт

Пояснительные

В качестве дополнения к масштабным и внемасштабным обозначениям используют пояснительные знаки. Они указывают характеристики предметов и их особенности, к примеру, наименования, направление течения реки, лесные породы и так далее. Пояснительные условные знаки на карте

Виды условных знаков на картах

Условные знаки географических карт необходимы для отображения на плане местности схематических объектов, их особенностей и характеристик. Делятся на три разновидности, которые определяются масштабностью: линейные, площадные и точечные.

Каждая из них включает в себя схожие по особенностям объекты: индустриальные постройки и административные объекты (мосты, железнодорожные переправы, границы между областями и странами) или детали природного ландшафта. Каждая группа обозначается простым и легко запоминающимся значком. Например, хвойные леса представлены схематичным символом сосны (Рисунок 4).

Он достоверно отображает род предмета и универсален для большинства планов местности, что обеспечит удобную и мгновенную ориентировку в любых условиях.

Рисунок 4. Виды знаков на картах

Основные требования к значкам, по которым можно осуществить подбор подходящей географической карты:

1. Удобочитаемость и узнаваемость;
2. Отсутствие перегруженности элементов;
3. Легкость в запоминании;
4. Компактность и достоверность.

Что включают в себя условные знаки топографических карт, мы рассмотрим далее.

Линейные знаки

Линейные условные знаки на карте изображают объекты, имеющие определенную протяженность (Рисунок 5).

Среди них:

1. Дороги (автострады, трассы, шоссе, тропинки). Разделяются на грунтовые и асфальтированные. Современные и пригодные для автомобильной езды выделяются оранжевым. Серым или черным представлены не асфальтированные участки дороги или тропы;
2. Железнодорожные и трамвайные колеи. Разделяются по количеству путей (одна или несколько пар рельс), ширине (узкая или стандартная), а также общему состоянию (рабочие, закрытые и в режиме стройки). Обозначаются горизонтальной линией, на которую нанесены перпендикулярные черточки в порядке: одна колея – одна черта. На линию наносится прямоугольник, который обозначает здание вокзала или платформу;
3. Мосты. Различаются в зависимости от материала (железобетонные, деревянные, каменные и другие), количества ярусов, динамики (цельный, раздвижной или подъемный). Понтонные (плавучие) обозначаются отдельными символами;
4. Газо- или нефтепроводы;
5. Линии электропередач;
6. Вышки сотовой или радиосвязи;
7. Реки любой длины или ручьи, каналы;
8. Любые ограждения или стены,
9. Границы между населенными пунктами и странами.

Рисунок 5. Пример линейных знаков

Представлены цветными тонкими, полужирными и жирными линиями (прямыми, кривыми). Стоит отметить, что точной является только их длина в миллиметрах с переводом в масштабе.

На географических картах отсутствует правильное обозначение ширины линейных знаков. Преувеличенная ширина упрощает процесс чтения. К данной группе относятся также изолинии (изогипсы), необходимые для объемного обозначения форм и особенностей территории.

Площадные знаки

Площадные (они же масштабные) условные знаки на карте местности нужны для правильной передачи формы и очертаний, рельефа, размеров и расположения крупных географических объектов (Рисунок 6). Также носят название «контурные».

В их число входят как отдельные участки местности, так и целые города. Имеют достоверную длину и ширину в двухмерной плоскости, представленную в уменьшенном масштабе (например, 1:10000) и максимально приближенные к действительности формы.

Их структура делится на контур и цветной фон, штриховку или сетку одинаковых символов, обозначающих свойства объекта.

Рисунок 6. Пример площадных знаков

Граница каждого знака выделяется цветом, вызывающим правильные ассоциации: водоемы и водохранилища – голубым и синим; естественный рельеф – от коричневого до зеленого; городские или сельские улицы – розовым

Стоит принимать во внимание, что размещенные внутри масштабного знака пояснительные обозначения не указывают достоверно, где именно расположен объект

 Что делать если заблудился в лесу

Точечные знаки

Точечные (они же безмасштабные) условные знаки военных карт применяются для точного отображения предметов и деталей ландшафта вне площадных ограничений. Не имеют никаких ограничений по размерам.

Достоверное месторасположение обозначается главной точкой, которая размещается:

• Для строгих геометрических фигур – прямоугольников, треугольников, кругов – строго по центру;
• Для перспективных фигур – маяков, башен – посредине основания;
• Для фигур с прямоугольным основанием – разновидностей деревьев, столбов электропередач – на вершине угла;
• Для сочетания нескольких фигур – нефтегазовых вышек, храмов, башен – в центре нижнего значка.

Зная расшифровку обозначений на карте (условных знаков), можно легко сориентироваться даже в самой труднопроходимой местности.

Картографические условные знаки — это… Что такое Картографические условные знаки?

Картографические условные знаки — система символических графических обозначений, применяемая для изображения на картах различных объектов и явлений, их качественных и количественных характеристик. Условные знаки, используемые на карте, составляют легенду карты.

Масштабность условных знаков

Условные знаки могут быть классифицированы по масштабности (пространственной протяжённости объектов). Так различают:

• масштабные условные знаки (площадные и линейные);
• внемасштабные условные знаки (точечные);
• пояснительные знаки.

Площадные

• Площадными условными знаками на карте отображают значительные по двумерной пространственной протяжённости объекты, могущие быть отображёнными в заданном масштабе карте.
• Примерами таких объектов могут быть: территория государства на карте масштаба (М) 1:20000000 или земельный участок на плане М 1:500.
• Площадные условные знаки выглядят, как…

Линейные

Линейными условными знаками на карте отображают значительные по одномерной пространственной протяжённости объекты, могущие быть отображёнными в заданном масштабе карте, при этом ширина которых в данном масштабе не может быть отображена метрически верно.

Примерами таких объектов могут быть: реки или дороги на карте М 1:10000000.

Линейные условные знаки выглядят, как линии различного графического начертания и цветов. При этом длина линии в масштабе соответствует протяжённости объекта на местности, а ширина линии является величиной условной, достаточной лишь для удобного рассмотрения не вооружённым глазом.

При этом положению описываемого объекта на местности соответствует воображаемая или явная осевая линия условного знака.

Точечные

Точечными условными знаками на карте отображают объекты, имеющие размеры на местности, не выражаемые в заданном масштабе карты.

Например, колодец на карте М 1:25000 или город на карте М 1:40000000.

Значки внемасштабных точечных условных знаков, являющиеся идеограммами, выглядят как достаточно сложные рисунки заданного размера. При этом положению описываемого объекта на местности соответствует положение на карте т. н. главной точки точечного условного знака. У симметричных рисунков это обычно середина основания.

Подписи

Подписи являются внемасштабными вспомогательными условными знаками, предназначенными для описания названий объектов местности, их характеристик и свойств самой карты.

Для выполнения подписей на картах используются специальные картографические гарнитуры шрифтов.

Тематика условных знаков

Условные знаки можно разделить на знаки общего применения, используемые для отображения ситуации на местности безотносительно целей и задач карты, и специальные или тематические, используемые для отображения объектов или явлений в какой-то отдельной профессиональной области. К первым можно отнести топографические условные знаки. К тематическим относятся очень большая группа знаков, фактически, отдельные виды знаков для каждой области человеческой деятельности: метеорологические, тактические, экономические, экологические, демографические и т. д.

Топографические условные знаки

Топографические условные знаки — картографические условные знаки, передающие форму, размеры, местоположение, взаимные простраственно-логические связи объектов местности, а также некоторые их качественные и количественные характеристики. Например: железная дорога, смешанный лес, пашня, река, колодец, населённый пункт сельского типа и т. д.

Метеорологические условные знаки

Метеорологические условные знаки — картографические условные знаки, обозначающие метеорологические элементы обстановки, характеризующие физическое состояние атмосферы и процессов, происходящих в ней. Например: тёплый воздушный фронт, антициклон, область пониженного давления, граница облачности и т. д.

Тактические условные знаки

Тактические условные знаки — в военном деле — картографические условные знаки, применяемые для обозначения на картах и других графических документах положения войск, пунктов управления, тыловых органов, подразделений, учреждений и т. п. Например: командный пункт, проволочные заграждения, танк и пр.

Цвета условных символов

Независимо от масштаба карты, различные топографические обозначения закрашиваются в определённые цвета и оттенки:

1. Контуры границ, штриховые знаки земельных участков — чёрный цвет.
2. Элементы рельефа — коричневая фоновая закраска.
3. Реки, ледники, болота — синие линии, штриховки.
4. Водное зеркало — голубой фон.
5. Площади с деревьями, кустарниками — зелёный.
6. Виноградники — светло-зелёный.
7. Огнестойкие строения, асфальтные дороги — оранжевый.
8. Не огнестойкие здания, грунтовые дороги — жёлтый.

Помимо условных знаков, на топографические карты наносятся собственные названия в сокращённом виде различных областей, районов, и прочих значимых объектов (Моск., эл.-ст., ЮЗ, бол. — болото). При помощи стандартных шрифтов на топографических картахдаётся добавочная информация.

Какие бывают условные знаки?

Условные знаки – это специальные графические символы, которые используются на картах и планах для обозначения различных объектов и явлений. Они помогают наглядно представить информацию о местности и ориентироваться на плане.

Существует большое количество условных знаков, каждый из которых обозначает определенный объект или явление. Некоторые из наиболее распространенных условных знаков включают в себя:

• Дом – знак, обозначающий жилые здания.
• Школа – знак, указывающий на наличие образовательного учреждения.
• Больница – знак, обозначающий медицинское учреждение.
• Магазин – знак, указывающий на наличие торгового объекта.
• Парк – знак, обозначающий зеленую территорию или место отдыха.

Знаки могут быть выполнены в различных цветах и черно-белой графике. Они часто имеют универсальное значение, поэтому их можно встретить не только на местности, но и в различных картографических книгах и путеводителях.

Кроме того, на картах применяются условные знаки для обозначения географических особенностей, таких как реки, озера, холмы и горы. Эти символы обычно отличаются от знаков, указывающих на объекты населенных пунктов.

Условные знаки	Пример изображения
Река
Озеро
Холм
Гора

Условные знаки являются важным инструментом для компоновки плана или карты, и их использование позволяет предоставить информацию о местности в более понятном и наглядном виде.

ГРУППЫ УСЛОВНЫХ ТОПОГРАФИЧЕСКИХ ЗНАКОВ

Для удобства применения подобных знаков введена специальная система классификации:

• Площадные. Предназначены для, того, чтобы определять большие объекты: пашни, леса, озера, луга. С помощью площадных знаков картографическое изображение не только определяет
  расположение объекта (точечным пунктиром или тонкой сплошной линией), но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела
  фигуры.

  Площадные условные знаки1 — лес (числитель – высоту, знаменатель – толщину ствола, «4» – расстояние между деревьями.); 2 — вырубка; 3 — луг; 4 — огород; 5 — пашня; 6 — фруктовый сад.

• Линейные. Они показывают объекты линейного характера (дороги, реки, линии связи, электропередачи), длина которых выражается в данном масштабе. На условных изображениях приводятся
  различные характеристики объектов.
  Особую категорию линейных условных знаков представляют изолинии, в том числе и горизонтали, с помощью которых на картах показывается рельеф местности.

  Линейные условные знаки7 — шоссе (ширина проезжей части – «8» и всей дороги – «12»); 8 — железная дорога («+1,8» – высота насыпи, «-2,9» – глубина выемки); 9 — линия связи; 10 — линия электропередачи; 11 — магистральный трубопровод (газ).

• Внемасштабные условные знаки (точечные). Это объекты малоразмерные объекты, которые невозможно полностью отобразить на карте из-за масштаба. Они служат для изображения объектов,
  размеры которых не выражаются в данном масштабе карты или плана (мосты, километровые столбы, колодцы, геодезические пункты). Как правило, внемасштабные знаки определяют местоположение
  объектов, но по ним нельзя судить об их размерах.
  Положению этих объектов на местности соответствуют на картах следующие точки внемасштабных условных знаков:
• • для знаков, имеющих правильную геометрическую форму (прямоугольник, треугольник, круг, звезда и др.) — геометрический центр
    знака
  • для знаков, имеющих вид перспективного изображения объекта (условные знаки заводских и других труб, буддийских и других
    храмов и пагод и др.) — середина основания знака
  • для знаков в виде фигуры с прямым углом в основании (условные знаки бензоколонок и заправочных станций, ветряных мельниц и
    др.) — вершина угла
  • для знаков в виде сочетаний нескольких фигур (условные знаки нефтяных и газовых скважин с вышками, часовен и др.) — центр
    нижней фигуры

Внемасштабные условные знаки12 — деревянный мост (длина 17 м и ширина 3 м); 13 — ветряная мельница; 14 — завод, фабрика; 15 — километровый столб, 16 — пункт геодезической сети

Пояснительные условные знаки применяются для дополнительной характеристики объектов и показа их разновидностей, например, порода леса, направление течения реки и т.п.

План земельного участка

Планы земельных участков, которые имеются у каждого собственника такого участка, являются частным примером плана местности. Если на этом плане имеются отметки высот точек поверхности, нанесены построенные здания и подсобные строения, ограды, садовые дорожки, беседки и огородные грядки, вы имеете, по сути, трехмерную модель местности. Такая модель является основой для планирования территории земельного участка и работ по ландшафтному дизайну, она значительно облегчает проектирование и прокладку инженерных коммуникаций. В том случае, когда вы приобрели участок, чтобы построить на нем новый дом, такой план местности просто необходим. Существуют программные продукты, которые позволяют смоделировать рельеф этого участка и визуализировать его. Вы сможете, например, выбрать оптимальное место для постройки дачи или коттеджа с учетом имеющегося проекта.

Вспоминаем:

Что послужило прообразом географических карт? Что такое географическая карта?

Ключевые словагоризонтальная плоскость, план местности, географическая карта, масштаб.1. Отличия плана от карты

. План местности и географическая карта — это уменьшенное изображение земной поверхности на бумаге условными знаками. Но они имеют отличительные особенности.

Отличия плана местности от географической карты вытекают из величины изображаемой территории.

1. На географических картах показывается вся поверхность Земли или большие, крупные ее части, а планы составляются на небольшие участки местности. Изображение на картах дается в сильно уменьшенном виде. Уменьшение на планах значительно меньше, чем на картах. Планы имеют крупные масштабы (1:10 000 и крупнее). Поэтому на планах даны такие подробности, какие нельзя дать на карте.

2. На плане показаны точные очертания предметов местности, а на карте даже крупные объекты изображаются в обобщенном виде.

3. При построении планов кривизну шарообразной поверхности Земли не учитывают и считают, что участки поверхности, которые изображаются на планах, являются плоскостью. При построении карт кривизну земной поверхности всегда учитывают.

4. На картах всегда вычерчивают параллели и меридианы, а на планах — нет.

2. Значение карт.

Географические карты и планы — верные помощники человека при изучении природы, населения, ведении хозяйства.

По картам определяются очертания, размеры и взаимное расположение объектов. По ним можно измерять расстояния, длину рек, береговой линии, высчитывать площади отдельных территорий, определять высоты и глубины. На основе географических карт можно судить о географическом положении изучаемой территории, ее рельефе, полезных ископаемых, климате, реках, почвах, растительности, животном мире. Умение работать с картами различного содержания позволяет изучать природу, население и хозяйство территории.

Карты широко используются в практической деятельности человека: для ориентирования на местности, на транспорте, в туристических походах, экспедициях. Специальные географические карты помогают предсказывать погоду, землетрясения, наводнения и другие природные явления.

Карты служат людям для борьбы с болезнями. Например, в некоторых районах земного шара жители страдали тяжелой болезнью: у них появлялся зоб. Долгое время врачи не могли выявить причину заболевания. Когда на карту нанесли те районы, в которых жители были подвержены этому заболеванию, то обнаружили, что на этих территориях почвы и воды бедны йодом. Недостаток этого элемента способствует появлению зоба. Поэтому в некоторые продукты добавляют небольшое количество йода. Болезнь стала отступать.

Вы уже знаете, что, прежде чем приступить к изучению какой-либо территории, ее внимательно изучают по картам. Они служат основой для размещения различных хозяйственных объектов (плотин, каналов, водохранилищ, гидроэлектростанций, населенных пунктов, железнодорожных и автомобильных дорог и т. п.), для оценки природных условий, их преобразования.

1. Какие отличия географической карты от плана? 2. Какое значение имеют географические карты? Для чего они используются? 3. Вспомните, в каких случаях вам или вашим родителям приходилось пользоваться планами местности или географическими картами?

Что такое условные знаки на плане местности

Картографические условные знаки — это значки на карте, которые применяются для символьного обозначения предметов и явлений, указания качественных и количественных параметров. Не требуется особой достоверности расположения знака на местности. Каждый графический символ привязан к определенному типу объекта или явления. Как правило, такие знаки имеют международный характер и не отличаются по написанию в разных странах.

Специальные условные знаки используют для обозначения различных объектов на плане местности

На карте часто изображается легенда карты — это перечень использованных обозначений с пояснениями их значения. Она находится в любом свободном пространстве плана, часто располагается в углу.

Чертеж значка выполняется четкими линиями. Пояснительные подписи используются для указания дополнительных характеристик. Например, с их помощью обозначается преобладающий тип деревьев в лесу, материал покрытия транспортной дороги.

Планы местности и их значения

В таблице условных знаков географии для планов местности можно найти описание и значения различных условных знаков. Некоторые из них могут обозначать гидрографические объекты, такие как реки, озера или водохранилища. Другие знаки могут указывать на наличие различных видов растительности, таких как лес, поля или сады.

Также в таблице можно найти условные знаки, которые отражают планировку городских и сельских территорий. Например, знаки могут обозначать различные типы дорог, зданий, сооружений и транспортных узлов, таких как автобусные остановки или железнодорожные станции.

Условные знаки на планах местности обычно имеют определенные цвета и формы, что помогает быстро и точно их распознать. Например, синий цвет может обозначать водные объекты, зеленый — зеленую зону или лес, красный — городскую застройку.

Знание условных знаков географии позволяет анализировать планы местности и делать выводы о характерных особенностях данной территории. Это важный навык для географов, архитекторов, градостроителей и других специалистов, работающих с планами и картами.

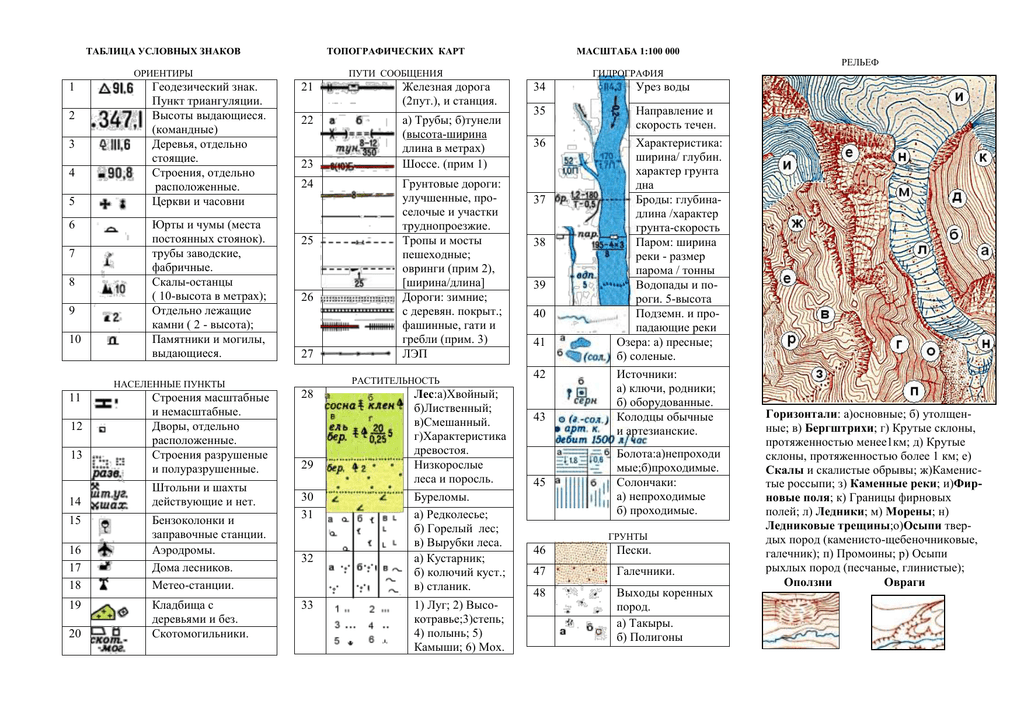

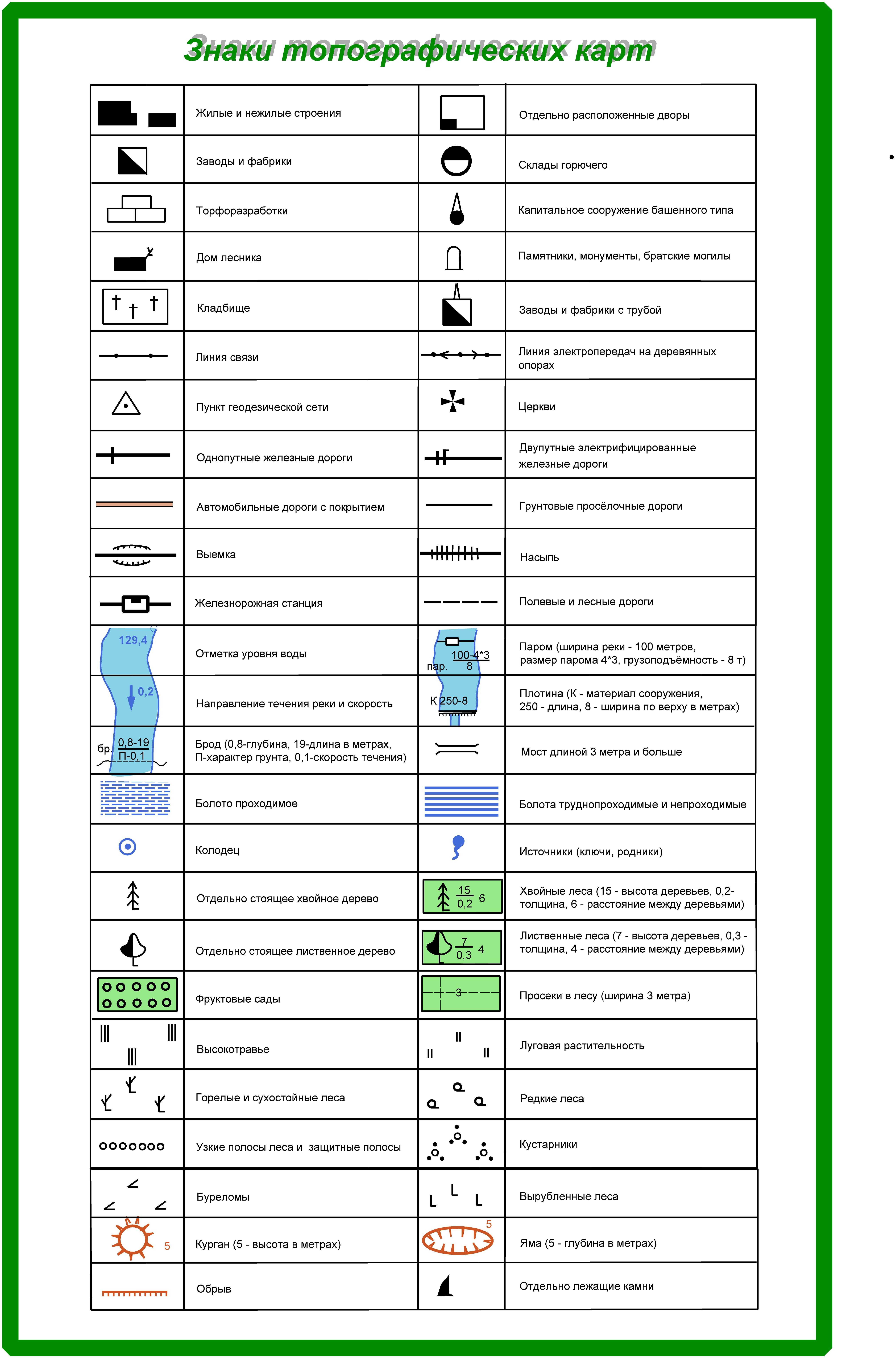

Условные знаки топографических карт

Ниже даны условные знаки топографических карт масштаба 1:25 000, 1:50 000 и 1:100 000, взятые из «Условные знаки и топографических карт СССР (справочник издание пятое)». Книга хоть и старая, но знаки сейчас используются те же самые.

Условные знаки топографических карт всех масштабов по своему начертанию в подавляющем большинстве одинаковы, а поэтому знание условных знаков карт масштабов 1:25000, 1:50000 и 1:100000 делает возможным чтение топографических карт более мелких масштабов.
