Решение задач по топогра- фическим планам

Построение границ земельных работ

Пример построения сечения вертикальной плоскости рельефа с планировкой профиля:

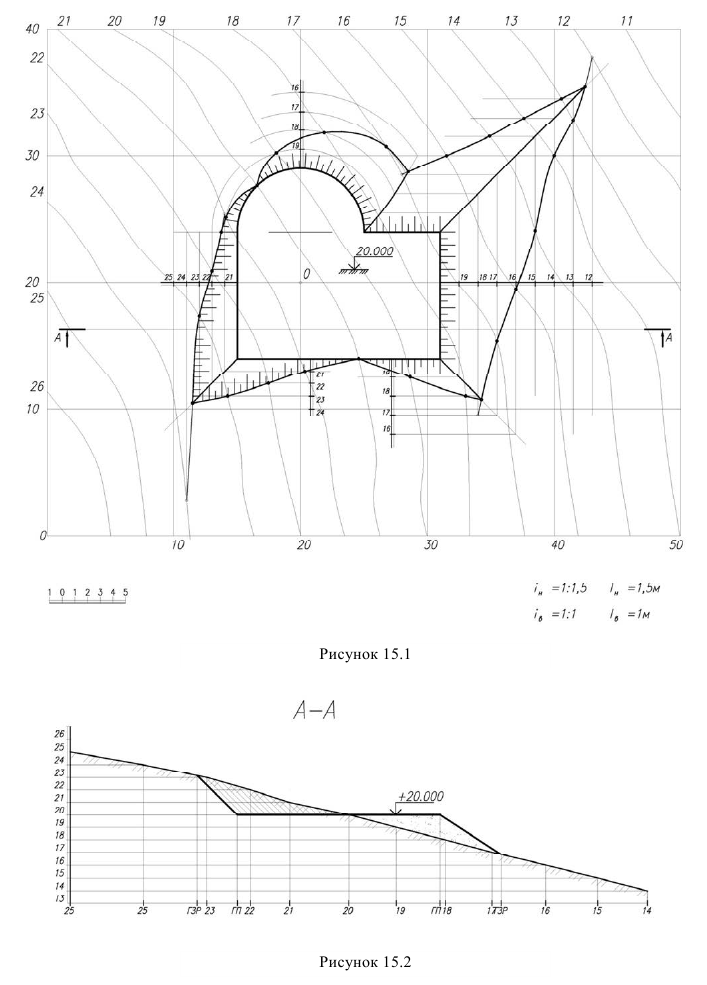

Построить линию пересечения откосов горизонтальной строительной площадки с поверхностью земли. Отметка площадки +18.00. Уклон откосов выемки = 1 : 1, насыпи = 1 : 1,5. построить сечение вертикальной плоскостью рельефа с планировкой указанной плоскостью. Масштаб изображения 1 : 200 (рисунок 15.1)

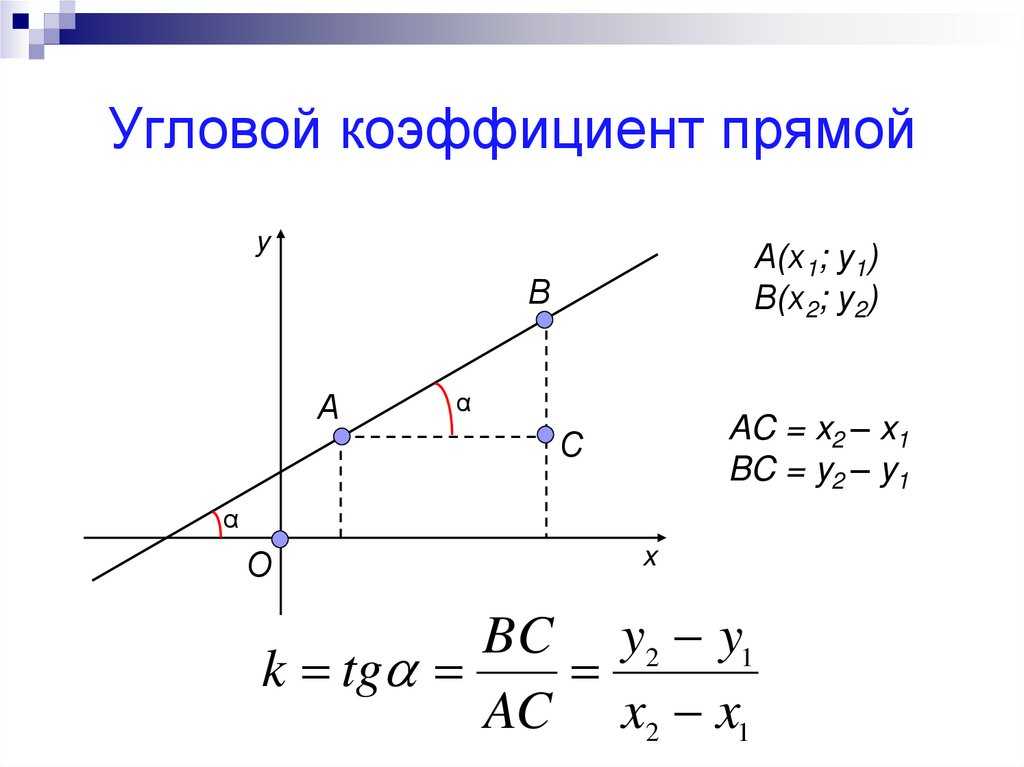

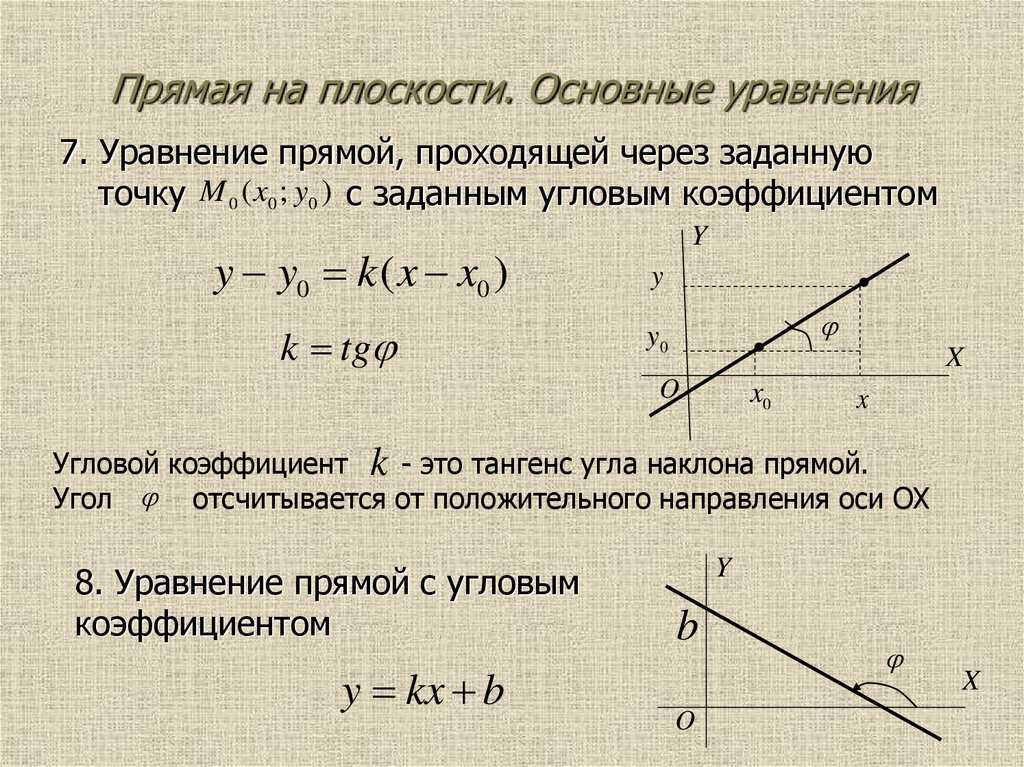

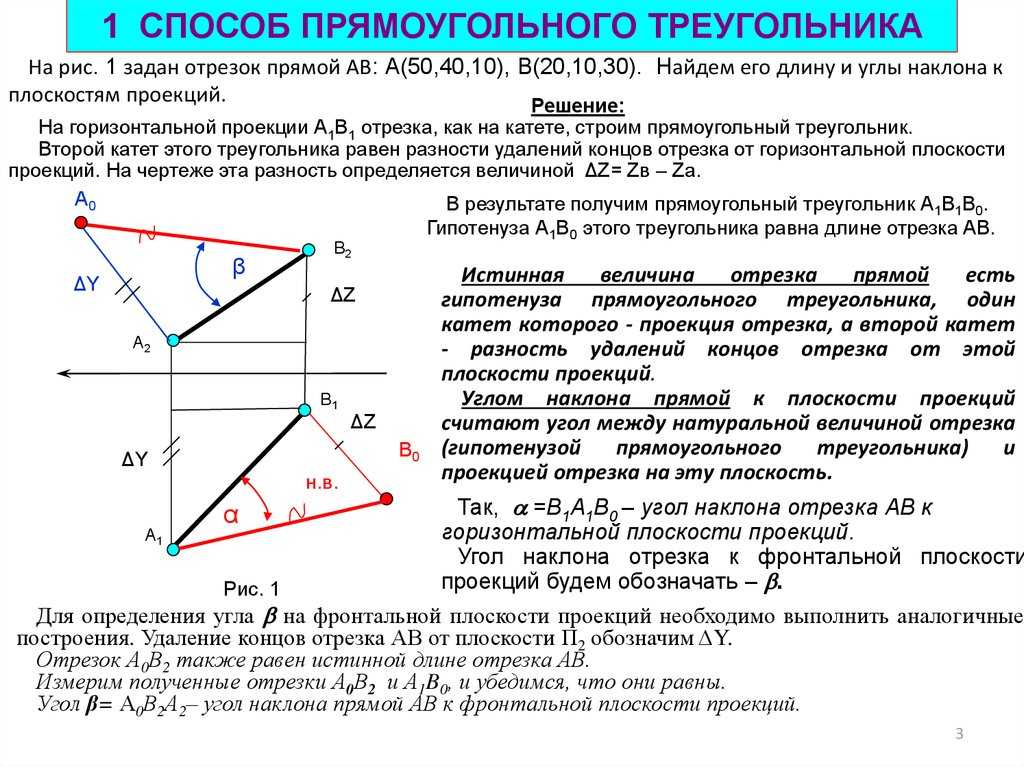

Для решения этой задачи, прежде всего, необходимо задать каждый откос площадки. Горизонталь поверхности земли 18 , является линией нулевых робот, а точки пересечения этой горизонтали с контуром площадки — точками нулевых работ. Слева от линии нулевых работ будет производиться выемка грунта, справа — насыпь. Каждый из откосов задаем масштабом уклонов, т.е. проводим линии наибольшего ската перпендикулярно кромкам площадки и градуируем их. Для этого определяем интервал выемки и насыпи : Строим линии пересечения откосов между собой. Так как плоские откосы имеют одинаковый уклон, линии пересечения будут биссектрисами углов 90°. Линия пересечения конического откоса насыпи и плоского является параболой, поэтому для ее построения определяем точки пересечения одноименных горизонталей. Откос выемки будет касаться к коническому откосу, линия касания горизонтальная. Далее находим линии пересечения каждого откоса с поверхность рельефа, для чего находим точки пересечения одноименных горизонталей откосов и земной поверхности. Для нахождения промежуточных точек, лежащих на линиях пересечения откосов, необходимо находить но одной мнимой точки за пределами откоса. Полученные линии пересечения, называются «границей земляных работ». Для наглядности изображения линии бровки выделяются так называемыми «бергштрихами», выполняемыми различной длины и толщины. «Бергштрихи» проводятся перпендикулярно горизонталям, а для конического откоса по радиусам, в сторону уклона. Сечение вертикальной плоскостью построено по линии А — А. На горизонтальной линии наносят точки пересечения этой плоскостью горизонталей рельефа и линий планировки и откладывают на вертикалях их отметки (рисунок 15.2). Соединив точки рельефа, получаем сечение рельефа, а соединив точки планировки, получаем сечение планировки.
